시스템 도어E9-PTD200
시스템 도어 PTD200
PVC 터닝 도어 · 1등급 · FLATSILL 옵션
LX Z:IN 시스템 도어 E9-PTD200은 PVC 터닝 도어입니다. 창짝 5중 · 창틀 8중 챔버와 이중 기밀가스켓으로 단열을 높였고, 삼복층 수퍼로이 유리를 넣으면 에너지소비효율 1등급(열관류율 0.733W/㎡K)입니다. 문턱을 낮추고 냉기를 막는 FLATSILL 옵션이 있습니다.
- 소재
- PVC
- 창틀 폭
- 200㎜
- 유리 두께
- 22 · 24 · 39 · 42.5 · 43㎜
- 에너지 소비효율
- 1등급
제품 특장점
시스템 도어 PTD200, 이런 점이 다릅니다
- 1
에너지소비효율 1등급 시스템 도어
창짝 5중 챔버 · 창틀 8중 챔버 · 이중 기밀가스켓 구조입니다(삼복층 수퍼로이 유리 적용 시).
- 2
FLATSILL 옵션
문턱을 낮추고 냉기를 막아 주는 고기밀 자재입니다(옵션 선택 시).
- 3
외부 설치 조건
외부에 적용할 때는 도어 위에 비를 막는 처마 · 옥상 · 어닝이 있고, 바닥에 배수 경사나 배수용 트렌치가 있어야 합니다.

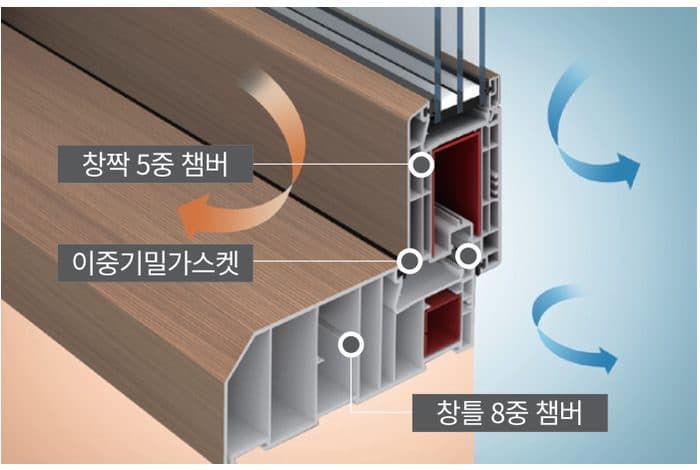

창짝 5중·창틀 8중 챔버와 이중 기밀가스켓 — 에너지소비효율 1등급(삼복층 수퍼로이 유리 적용 시)

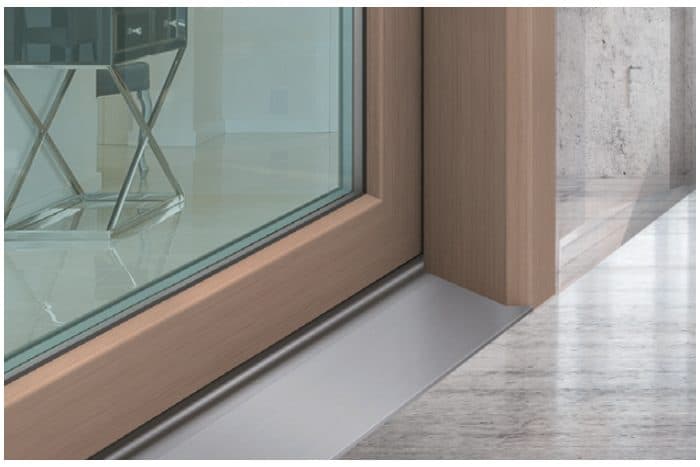

문턱을 낮추고 냉기를 막는 FLATSILL 옵션
사양

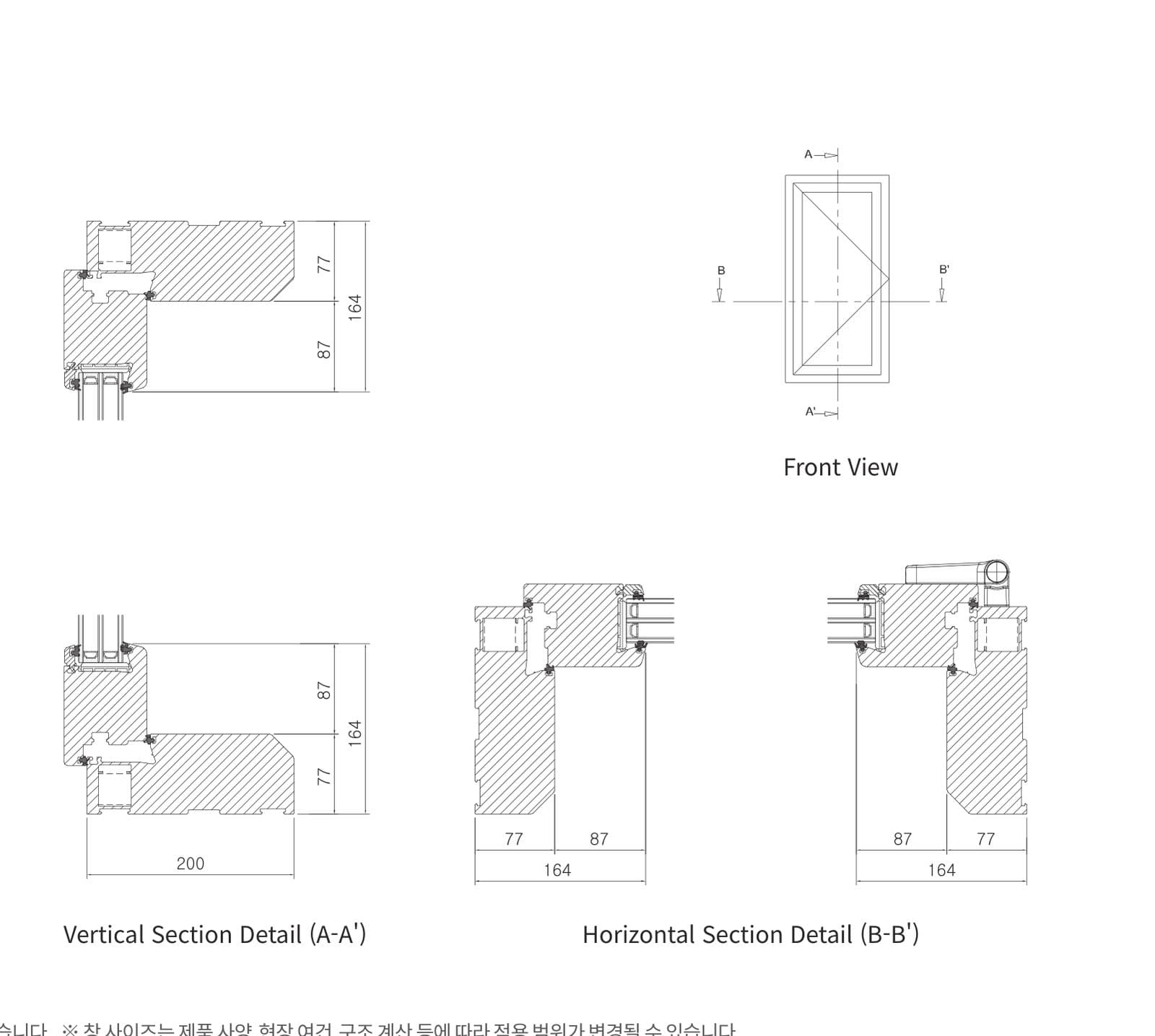

E9-PTD200 사양표
| 모델명 | E9-PTD200 |
|---|---|
| 분류 | 시스템 도어 · 도어 |
| 개폐 방식 | Door(Turning Door) |
| 소재 | PVC |
| 창틀 폭 | 200㎜ |
| 색상 | 내부 목무늬 시트 · 외부 ASA 다크브라운 |
| 유리 두께 | 22 · 24 · 39 · 42.5 · 43㎜ |
| Vent size | 최대 W1200 × H2100 · 최소 W500 × H500 |
| 에너지 소비효율 | 1등급 |
| 열관류율 | 0.733 W/㎡K |
| 기준 유리 | 43㎜(5수퍼로이 + 14아르곤 + 5일반 + 14아르곤 + 5수퍼로이) |
| 기밀 등급 | 1등급 |
- ※ LX Z:IN 시스템창호 카탈로그 「Specification」(시험성적서 기재 기준). 유리 사양에 따라 소비효율등급이 달라지고, 창 크기는 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
유리 사양별 열관류율(시험성적서)
같은 E9-PTD200도 넣는 유리에 따라 단열 성능이 달라집니다. 열관류율은 낮을수록 열이 덜 빠져나갑니다.
| 열관류율(W/㎡K) | 유리 두께 | 유리 세부 구성 |
|---|---|---|
| 0.733 | 43T | 5LE+14Ar+5CL+14Ar+5LE |
| 1.170 | 24T | 5CL+14Ar+5LE |
| 0.761 | 43T | 5LE+14Ar+5CL+14Ar+5LEE9-PTD200F |
| 0.992 | 43T | 5CL+14Ar+5CL+14Ar+5LEE9-PTD200F |
LX Z:IN 시스템 창호 카탈로그 「시험성적서 리스트」 기준. 유리 사양(두께 · 코팅 · 충진가스)에 따라 소비효율등급이 달라질 수 있습니다.
개폐 방식
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
모델명 읽는 법 — E9-PTD200
- 소재
- PVC
- 개폐 방식
- Turning Door
- 프로파일 폭
- 200㎜
LX Z:IN 시스템창의 개폐 방식
리프트 앤 슬라이드(Lift & Slide)
창을 열 때는 창짝이 들려 올라와 부드럽게 열리고, 잠글 때는 창짝이 아래로 내려와 밀폐력을 높이는 방식입니다.
패럴렐 슬라이드(Parallel Slide)
핸들을 돌리면 창이 앞으로 당겨지고, 옆으로 밀어서 열고 닫는 방식입니다.
틸트 앤 턴(Tilt & Turn)
창이 앞으로 기울어지는 Tilt 모드와 안쪽으로 열리는 Turn 모드, 두 가지 방식으로 여닫을 수 있습니다.
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
폴딩 도어(Folding Door)
접고 펼칠 수 있는 방식의 도어입니다.
커튼월(Facade)
고정창(커튼월)을 기본으로 하되, 여닫는 창을 삽입해 구성할 수 있습니다.
소재 표기 — A 알루미늄(Aluminium) · P PVC · W 우드(Wood)
핸들 · 컬러
E9-PTD200 핸들과 컬러
핸들
LX Z:IN 시스템창 핸들 가운데 PVC · TD 핸들이 들어갑니다. 핸들 디자인과 기능은 선택에 따라 적용 사양이 달라질 수 있습니다.
TD
컬러
PVC 내부 컬러 시트 12가지
다양한 우드 컬러 시트로 자연스럽고 편안한 인테리어를 연출할 수 있습니다.
퓨어 화이트
Pure White · WAP97
스노우 화이트
Snow White · WAQ76
크림 화이트
Cream White · WAR89
모노 화이트
Mono White · WAU51
크리미
Creamy · N0904
워시 베이지
Wash Beige · AJ104
라이트 베이지
Light Beige · NCBS2
크레마
Crema · N0903
내추럴 오크
Natural Oak · N0901
모던 그레이
Modern Gray · KAFM8
모던 블랙
Modern Black · KDB86
어반 그레이
Urban Gray · KAEC4
PVC 외부 — 화이트 · 다크브라운(ASA)
내구성이 강한 외부 컬러(ASA)를 고르면 건축물 디자인과 어울리는 외관을 만들 수 있습니다. 여름철 고온과 스크래치에 강해 건물 외부에 안전하게 쓸 수 있습니다.
화이트
White · 외부
다크브라운
Dark Brown · 외부 ASA
※ 일부 제품은 외부 색상을 운영하지 않습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오. 제품 사양과 색상은 사전 예고 없이 변경될 수 있습니다.
자주 묻는 질문
시스템 도어 PTD200, 이것이 궁금합니다
- 시스템 도어 PTD200, 유리는 몇 ㎜까지 들어가나요?
- E9-PTD200에 적용하는 유리 두께는 22 · 24 · 39 · 42.5 · 43㎜입니다(LX Z:IN 카탈로그 기준).
- 시스템 도어 PTD200, 창틀 폭은 얼마인가요?
- E9-PTD200의 창틀 폭은 200㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.
- 시스템 도어 PTD200, 단열 성능은 어느 정도인가요?
- 에너지소비효율 1등급 · 열관류율 0.733 W/㎡K입니다(기준 유리 43㎜(5수퍼로이 + 14아르곤 + 5일반 + 14아르곤 + 5수퍼로이)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
- 시스템 도어 PTD200, 창 크기는 얼마까지 되나요?
- Vent size는 최대 W1200 × H2100 · 최소 W500 × H500입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
