시스템 도어 ADR80, 유리는 몇 ㎜까지 들어가나요?

E9-ADR80에 적용하는 유리 두께는 24 · 43 · 47㎜입니다(LX Z:IN 카탈로그 기준).

시스템 도어 ADR80, 창틀 폭은 얼마인가요?

E9-ADR80의 창틀 폭은 80㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.

시스템 도어 ADR80, 어디에 쓰나요?

주거 공간부터 상업 공간까지에 쓰입니다.

시스템 도어 ADR80, 단열 성능은 어느 정도인가요?

에너지소비효율 2등급 · 열관류율 0.988 W/㎡K입니다(기준 유리 47㎜(5일반 + 16아르곤 + 5수퍼로이 + 16아르곤 + 5수퍼로이)). 넣는 유리에 따라 등급은 달라질 수 있습니다.

시스템 도어 ADR80, 창 크기는 얼마까지 되나요?

Vent size는 최대 W1250 × H2850 · 최소 W820 × H1800입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.

시스템 도어E9-ADR80

시스템 도어 ADR80

알루미늄 여닫이 도어 · 노 실 구조 · 도어락 옵션

LX Z:IN 시스템 도어 E9-ADR80은 자체 단열블록으로 단열을 높인 알루미늄 여닫이 도어입니다. 문턱이 없는 노 실(No Sill) 구조에서도 문을 닫으면 기밀재가 내려와 하부를 막아 줍니다. 도어클로저 · 디지털 도어락 같은 옵션으로 주거부터 상업 공간까지 쓰입니다.

소재: 알루미늄
창틀 폭: 80㎜
유리 두께: 24 · 43 · 47㎜
에너지 소비효율: 2등급

시공사례와 금액 받기

제품 특장점

시스템 도어 ADR80, 이런 점이 다릅니다

1
자체 단열블록
자사만의 단열블록을 적용해 단열 성능을 강화했습니다.
2
노 실(no Sill) 하부 기밀
문턱이 없어도 문짝을 닫으면 기밀재가 내려와 하부 기밀성을 높입니다. 주거용에는 문턱이 있는 구조(with Sill)를 권장합니다.
3
다양한 옵션
노출형 · 매립형 도어클로저와 디지털 도어락을 고를 수 있습니다.

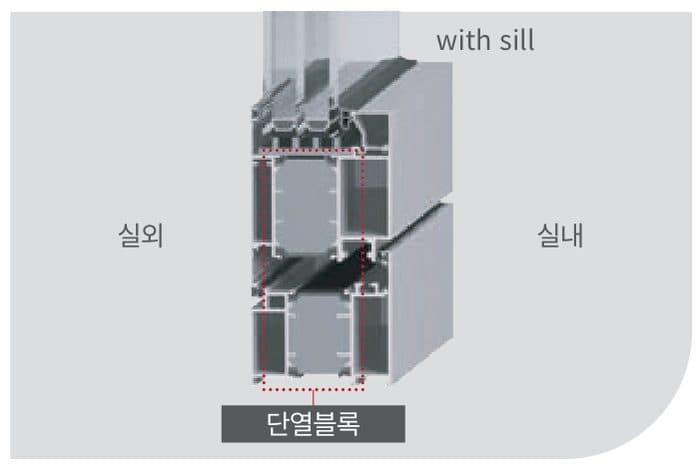

자체 단열블록 — 단열성능 강화

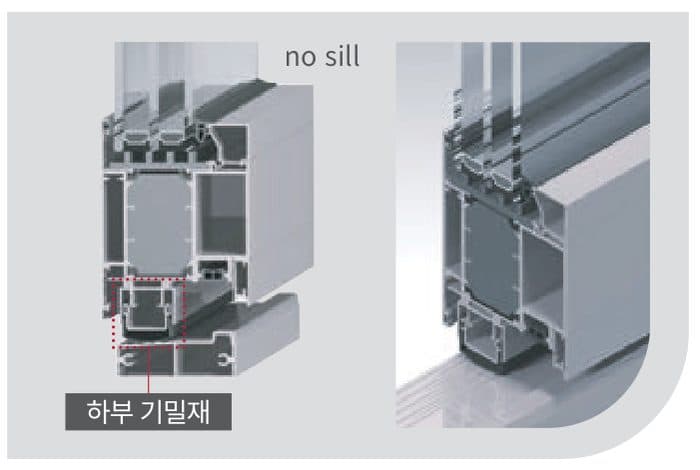

문턱 없는 노 실(no Sill) 구조 — 닫으면 하부 기밀재가 내려옴

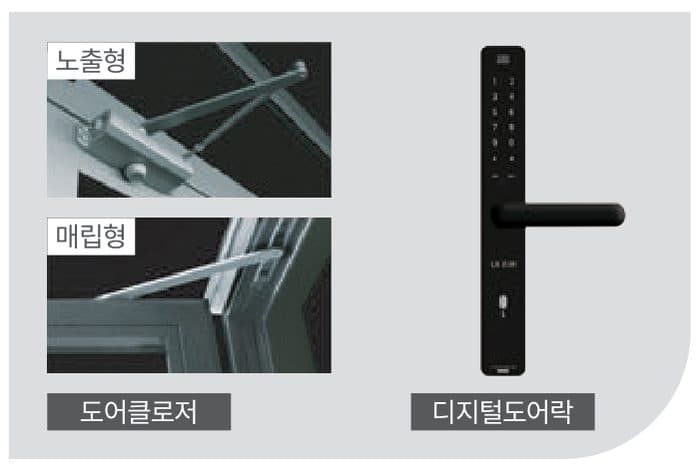

도어클로저(노출형·매립형)·디지털도어락 옵션

사양

E9-ADR80 사양표

시스템 도어 ADR80 E9-ADR80 사양
모델명	E9-ADR80
분류	시스템 도어 · 도어
용도	주거 공간부터 상업 공간까지
개폐 방식	Door
소재	알루미늄
창틀 폭	80㎜
색상	내부 · 외부 불소도장
유리 두께	24 · 43 · 47㎜
Vent size	최대 W1250 × H2850 · 최소 W820 × H1800
에너지 소비효율	2등급
열관류율	0.988 W/㎡K
기준 유리	47㎜(5일반 + 16아르곤 + 5수퍼로이 + 16아르곤 + 5수퍼로이)
기밀 등급	1등급

※ LX Z:IN 시스템창호 카탈로그 「Specification」(시험성적서 기재 기준). 유리 사양에 따라 소비효율등급이 달라지고, 창 크기는 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.

유리 사양별 열관류율(시험성적서)

같은 E9-ADR80도 넣는 유리에 따라 단열 성능이 달라집니다. 열관류율은 낮을수록 열이 덜 빠져나갑니다.

E9-ADR80 시험성적서 유리 사양별 열관류율
열관류율(W/㎡K)	유리 두께	유리 세부 구성
0.988	47T	5CL+16Ar+5Super-plus1.0LE+16Ar+5Super-plus1.0LE
1.082	43T	5CL+14Ar+5Super-plus2.0LE+14Ar+5Super-plus2.0LE
1.558	24T	5CL+14Ar+5Super-plus2.0LE

LX Z:IN 시스템 창호 카탈로그 「시험성적서 리스트」 기준. 유리 사양(두께 · 코팅 · 충진가스)에 따라 소비효율등급이 달라질 수 있습니다.

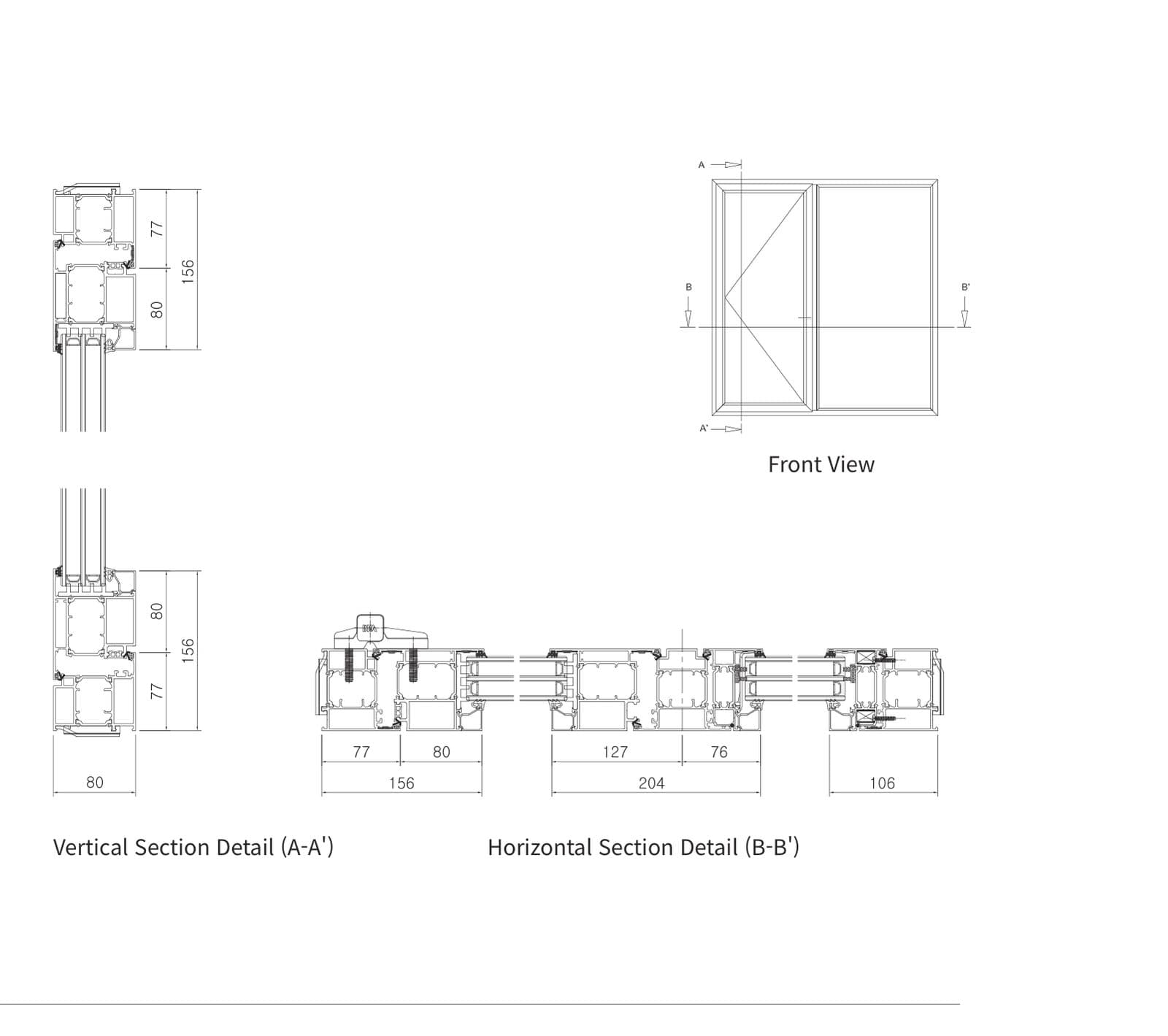

E9-ADR80 단면 상세도와 사양 — E9-ADR80 Specification — 수직 · 수평 단면 상세도(LX Z:IN 카탈로그)

개폐 방식

도어(Door)

여닫이 방식으로 열리는 출입용 도어입니다.

모델명 읽는 법 — E9-ADR80

소재: 알루미늄(Aluminium)
개폐 방식: Door
프로파일 폭: 80㎜

LX Z:IN 시스템창의 개폐 방식

리프트 앤 슬라이드(Lift & Slide)
창을 열 때는 창짝이 들려 올라와 부드럽게 열리고, 잠글 때는 창짝이 아래로 내려와 밀폐력을 높이는 방식입니다.
패럴렐 슬라이드(Parallel Slide)
핸들을 돌리면 창이 앞으로 당겨지고, 옆으로 밀어서 열고 닫는 방식입니다.
틸트 앤 턴(Tilt & Turn)
창이 앞으로 기울어지는 Tilt 모드와 안쪽으로 열리는 Turn 모드, 두 가지 방식으로 여닫을 수 있습니다.
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
폴딩 도어(Folding Door)
접고 펼칠 수 있는 방식의 도어입니다.
커튼월(Facade)
고정창(커튼월)을 기본으로 하되, 여닫는 창을 삽입해 구성할 수 있습니다.

소재 표기 — A 알루미늄(Aluminium) · P PVC · W 우드(Wood)

핸들 · 컬러

E9-ADR80 핸들과 컬러

핸들

LX Z:IN 시스템창 핸들 가운데 Aluminium · DR 핸들이 들어갑니다. 핸들 디자인과 기능은 선택에 따라 적용 사양이 달라질 수 있습니다.

DR
E9-ADR80

컬러

알루미늄 기본 색상

LX 브론즈
LX Bronze · DJM951 / 2Coat
엄버 그레이
Umber Grey · DJM333 / 2Coat
블랙
Black · DJC013 / 2Coat
XM 메탈릭 실버
XM Metallic Silver · DJK554 / 3Coat
XM 메트로 브론즈
XM Metro Bronze · DJK128 / 3Coat

알루미늄 일반 색상

화이트
White · DJB365 / 2Coat
본 화이트
Bone White · DJB216 / 2Coat
러스틱 브라운
Rustic Brown · DJL189 / 2Coat
스파르탄 브론즈
Spartan Bronze · DJL113 / 2Coat
XM 브라이트 실버
XM Bright Silver · DJK463 / 3Coat
XM 다크 노바 실버
XM Dark Nova Silver · DJK446 / 3Coat
XM 샴페인 브론즈
XM Champagne Bronze · DJK351 / 3Coat

※ 일부 제품은 외부 색상을 운영하지 않습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오. 제품 사양과 색상은 사전 예고 없이 변경될 수 있습니다.

자주 묻는 질문

시스템 도어 ADR80, 이것이 궁금합니다

시스템 도어 ADR80, 유리는 몇 ㎜까지 들어가나요?: E9-ADR80에 적용하는 유리 두께는 24 · 43 · 47㎜입니다(LX Z:IN 카탈로그 기준).
시스템 도어 ADR80, 창틀 폭은 얼마인가요?: E9-ADR80의 창틀 폭은 80㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.
시스템 도어 ADR80, 어디에 쓰나요?: 주거 공간부터 상업 공간까지에 쓰입니다.
시스템 도어 ADR80, 단열 성능은 어느 정도인가요?: 에너지소비효율 2등급 · 열관류율 0.988 W/㎡K입니다(기준 유리 47㎜(5일반 + 16아르곤 + 5수퍼로이 + 16아르곤 + 5수퍼로이)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
시스템 도어 ADR80, 창 크기는 얼마까지 되나요?: Vent size는 최대 W1250 × H2850 · 최소 W820 × H1800입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
