폴딩 도어 AFD68, 유리는 몇 ㎜까지 들어가나요?

E9-AFD68에 적용하는 유리 두께는 16 · 22 · 24㎜입니다(LX Z:IN 카탈로그 기준).

폴딩 도어 AFD68, 창틀 폭은 얼마인가요?

E9-AFD68의 창틀 폭은 68㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.

에너지소비효율 3등급 · 열관류율 1.596 W/㎡K입니다(기준 유리 24㎜(5SKN154Ⅱ + 14아르곤 + 5일반)). 넣는 유리에 따라 등급은 달라질 수 있습니다.

Vent size는 최대 W730 × H3000 · 최소 W400 × H1000입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.

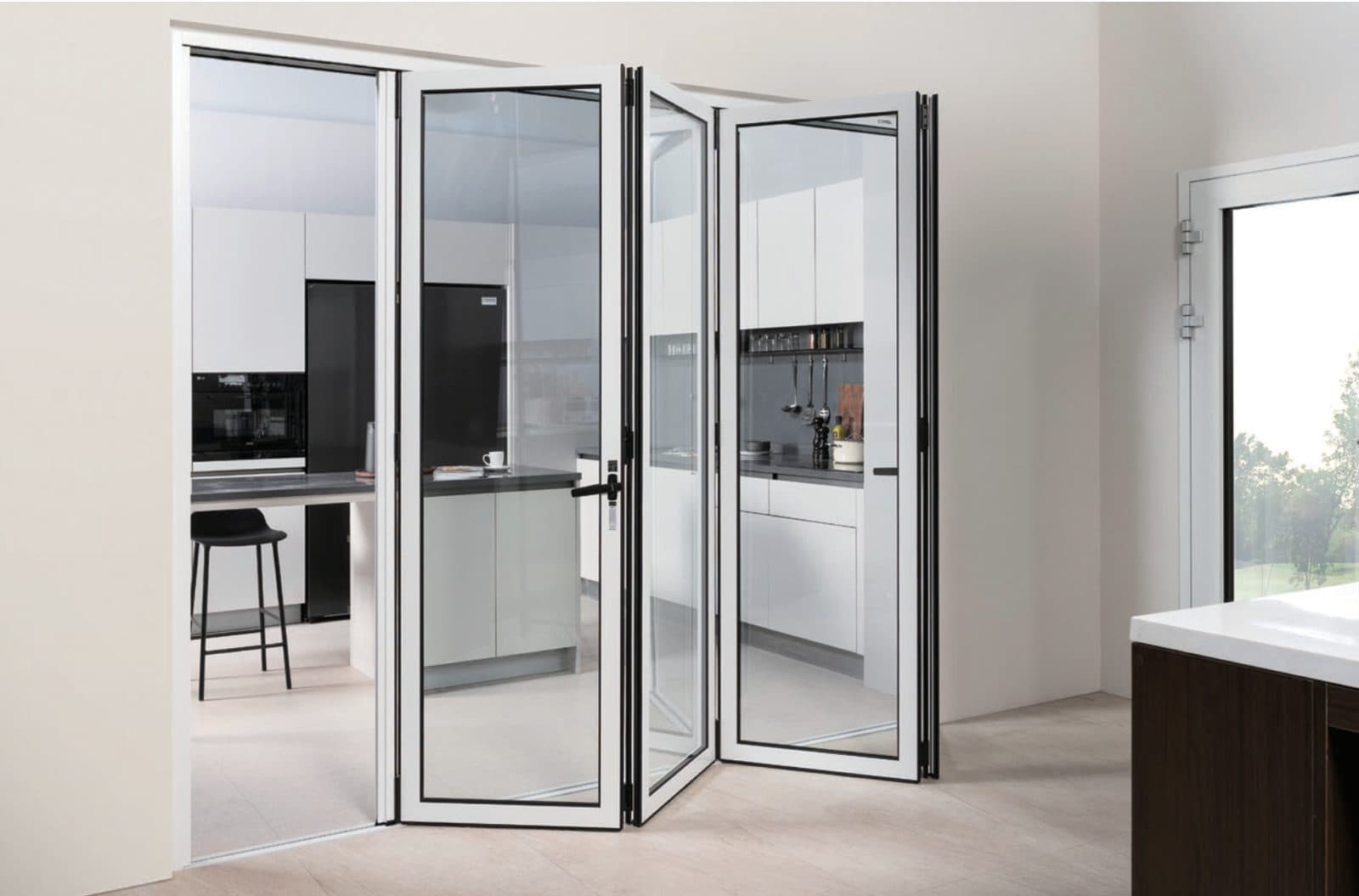

시스템 도어E9-AFD68

접고 펼치는 알루미늄 폴딩 도어 · 1Way · 2Way

LX Z:IN E9-AFD68은 접고 펼쳐 여는 알루미늄 폴딩 도어입니다. 한 방향 폴딩(1Way) · 양개형 폴딩(2Way) · 한 방향 폴딩에 90° 출입용 경첩 도어를 더한 방식 중에서 공간에 맞게 고릅니다. 블랙 컬러 핸들이 들어갑니다.

제품 특장점

1

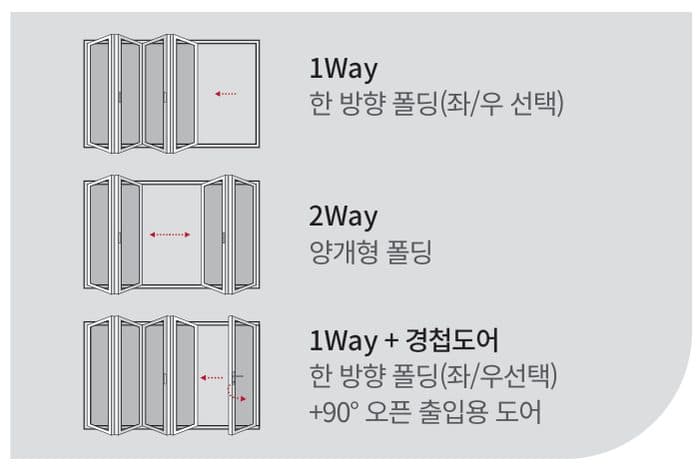

개폐 방식 세 가지
1Way(한 방향 폴딩, 좌/우 선택) · 2Way(양개형 폴딩) · 1Way + 경첩도어(+90° 오픈 출입용 도어).
2

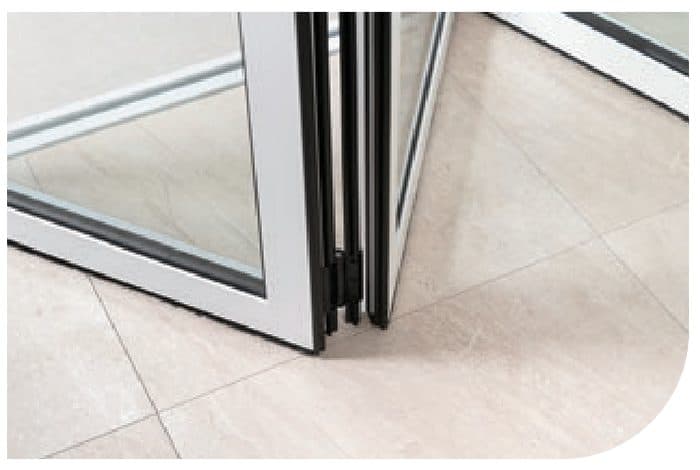

프리미엄 자재
내구성이 뛰어난 프리미엄 자재를 사용했습니다.
3

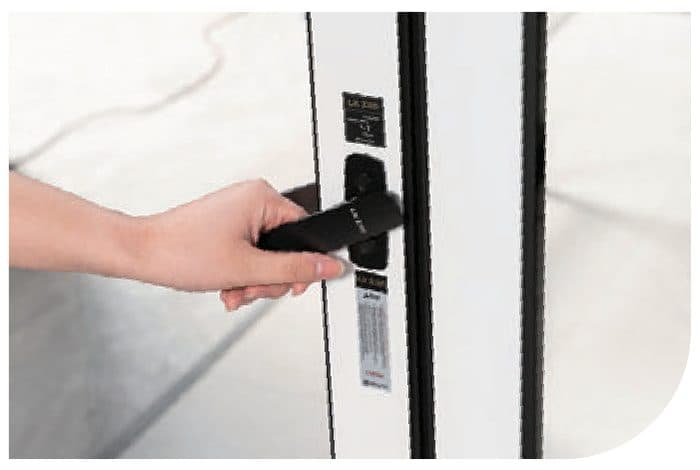

블랙 컬러 핸들
모던한 분위기의 블랙 핸들입니다(보조 핸들은 옵션).

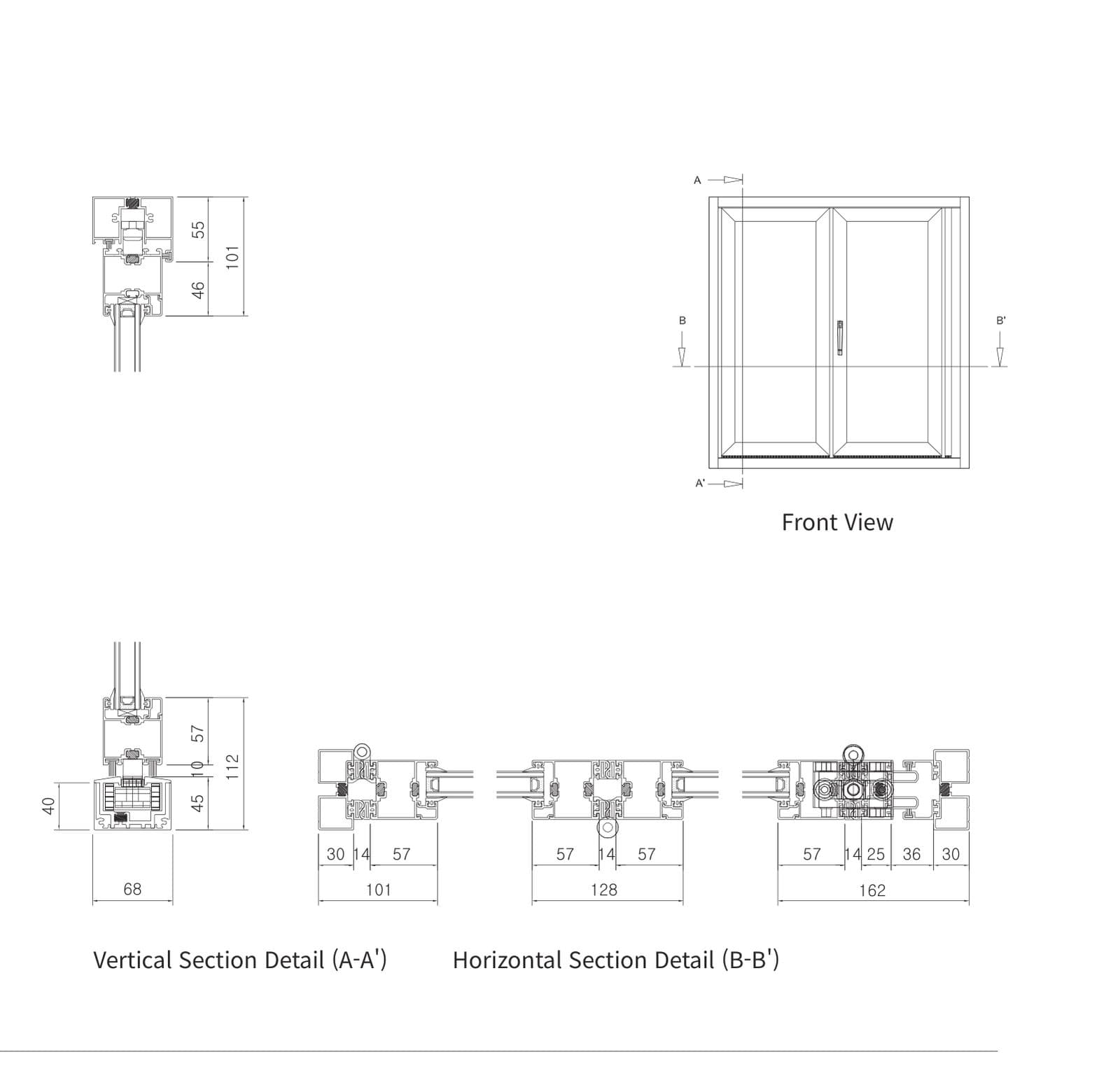

사양

※ LX Z:IN 시스템창호 카탈로그 「Specification」(시험성적서 기재 기준). 유리 사양에 따라 소비효율등급이 달라지고, 창 크기는 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.

같은 E9-AFD68도 넣는 유리에 따라 단열 성능이 달라집니다. 열관류율은 낮을수록 열이 덜 빠져나갑니다.

E9-AFD68 시험성적서 유리 사양별 열관류율
열관류율(W/㎡K)	유리 두께	유리 세부 구성
1.596	24T	5SKN154 II(Double LE)+14Ar+5CL

LX Z:IN 시스템 창호 카탈로그 「시험성적서 리스트」 기준. 유리 사양(두께 · 코팅 · 충진가스)에 따라 소비효율등급이 달라질 수 있습니다.

개폐 방식

접고 펼칠 수 있는 방식의 도어입니다.

모델명 읽는 법 — E9-AFD68

LX Z:IN 시스템창의 개폐 방식

리프트 앤 슬라이드(Lift & Slide)
창을 열 때는 창짝이 들려 올라와 부드럽게 열리고, 잠글 때는 창짝이 아래로 내려와 밀폐력을 높이는 방식입니다.
패럴렐 슬라이드(Parallel Slide)
핸들을 돌리면 창이 앞으로 당겨지고, 옆으로 밀어서 열고 닫는 방식입니다.
틸트 앤 턴(Tilt & Turn)
창이 앞으로 기울어지는 Tilt 모드와 안쪽으로 열리는 Turn 모드, 두 가지 방식으로 여닫을 수 있습니다.
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
폴딩 도어(Folding Door)
접고 펼칠 수 있는 방식의 도어입니다.
커튼월(Facade)
고정창(커튼월)을 기본으로 하되, 여닫는 창을 삽입해 구성할 수 있습니다.

소재 표기 — A 알루미늄(Aluminium) · P PVC · W 우드(Wood)

핸들 · 컬러

※ 일부 제품은 외부 색상을 운영하지 않습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오. 제품 사양과 색상은 사전 예고 없이 변경될 수 있습니다.

자주 묻는 질문

폴딩 도어 AFD68, 유리는 몇 ㎜까지 들어가나요?: E9-AFD68에 적용하는 유리 두께는 16 · 22 · 24㎜입니다(LX Z:IN 카탈로그 기준).
폴딩 도어 AFD68, 창틀 폭은 얼마인가요?: E9-AFD68의 창틀 폭은 68㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.
폴딩 도어 AFD68, 단열 성능은 어느 정도인가요?: 에너지소비효율 3등급 · 열관류율 1.596 W/㎡K입니다(기준 유리 24㎜(5SKN154Ⅱ + 14아르곤 + 5일반)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
폴딩 도어 AFD68, 창 크기는 얼마까지 되나요?: Vent size는 최대 W730 × H3000 · 최소 W400 × H1000입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
