서울숲힐스테이트는 2009년에 준공됐고, 성동구 성수일로4길 26에 5개 동 445세대가 모여 있어요. 이 글의 집은 104동에 있는 35평형이에요.
시공 당시 이 집은 인테리어 공사 중인 공실이었어요. 그래서 사진 속 벽과 바닥은 아직 마감 전이에요. 3월 7일에 실측을 하고, 3월 15일에 설치했어요.
바깥 샷시는 그대로 두고 안쪽에 샷시를 한 겹 새로 세웠어요
이 집은 거실과 방 모두 큰 유리와 위아래 두 칸 여닫이로 된 바깥 샷시가 바로 바깥과 맞닿아 있어요. 이번 공사에서는 그 바깥 샷시에 손대지 않았어요. 대신 그 안쪽, 원래 샷시가 없던 곳에 미닫이 샷시를 새로 세웠어요.

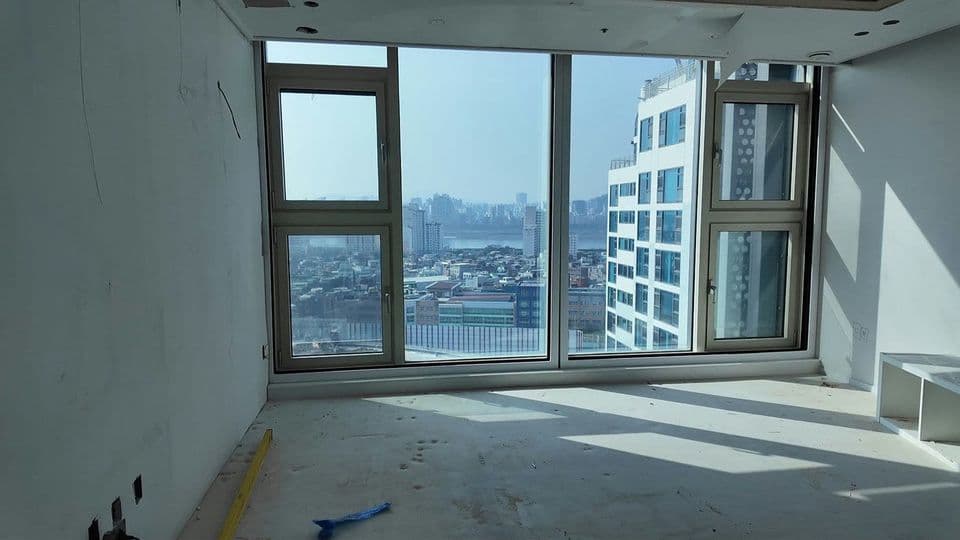

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 시공 전 거실. 베이지색 바깥 샷시만 있었어요

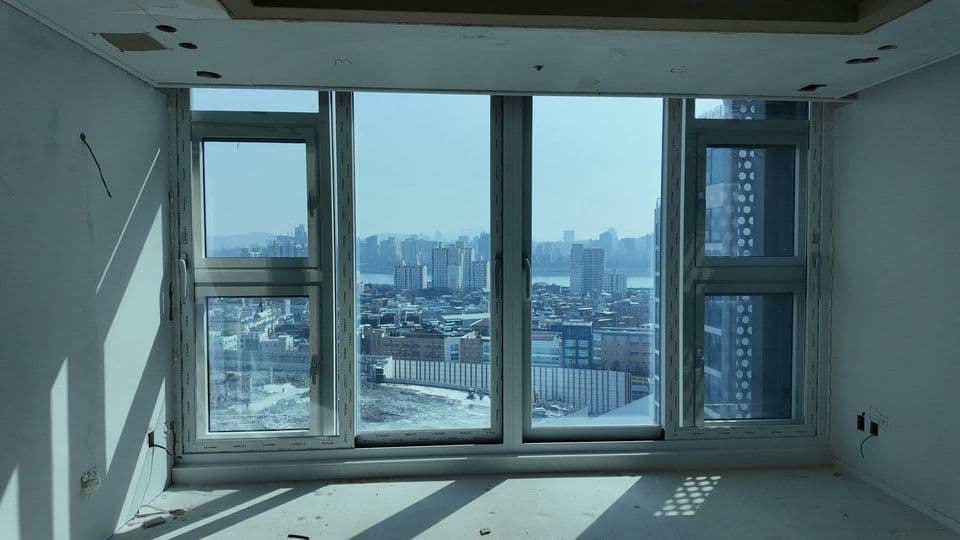

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 바깥 샷시 안쪽에 흰색 미닫이 샷시를 세운 거실
이렇게 바깥 샷시 안쪽에 하나 더 다는 샷시를 덧창이라고 불러요. 이 집에는 덧창 전용 제품인 130A를 사용했어요. 틀 폭이 130mm인 미닫이 단창이고, 거실 2틀과 방 3틀을 합해 모두 5틀이에요. 바깥 샷시가 바닥에서 천장 가까이까지 올라가서 덧창도 높이가 2,400mm였고, 거실은 폭이 넓어 2틀을 옆으로 이어 붙여 한 면을 채웠어요.
작은방 틀은 방바닥에서 네 변을 짜 맞췄어요
덧창 틀은 길쭉한 부재 네 개로 들어와서, 청록색 커튼이 걸린 작은방에서는 시공팀이 그 부재를 방바닥에 눕혀 놓고 모서리를 맞댄 뒤 드릴로 조여 사각 틀을 만들었어요. 바닥에서 틀을 다 짠 다음에 일으켜 세워 바깥 샷시 안쪽에 앉혔어요.

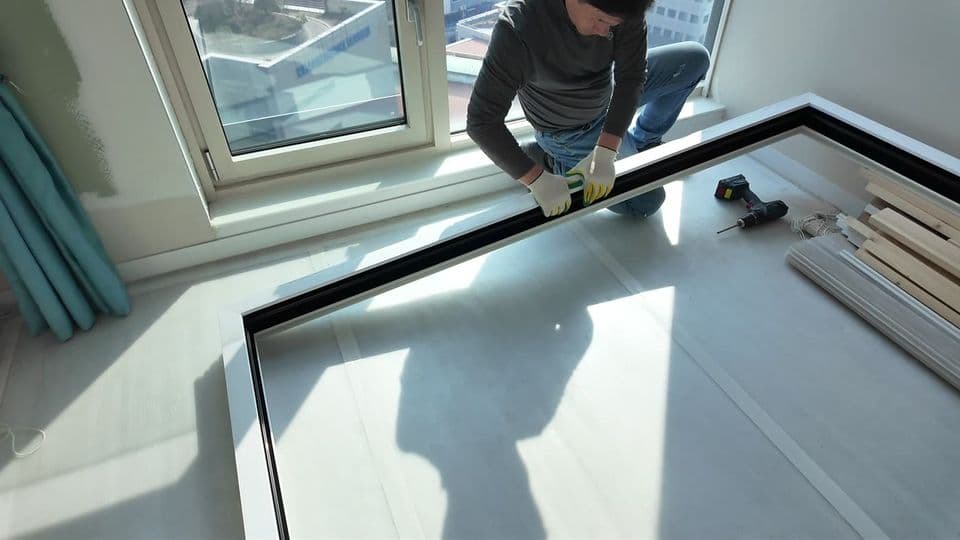

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 작은방 바닥에 눕혀 네 변을 짜 맞추는 덧창 틀
그 방 틀은 바닥에 놓은 레이저의 붉은 세로선을 기준으로 세웠어요
같은 방에서 틀을 세울 때는 바닥에 레이저 측정기를 놓았어요. 측정기를 켜면 벽과 바닥에 붉은 직선이 비치는데, 그 세로선은 바닥에서 천장까지 수직으로 이어져요. 그래서 틀의 옆면을 그 선에 맞추면 틀이 기울지 않고 똑바로 서요.

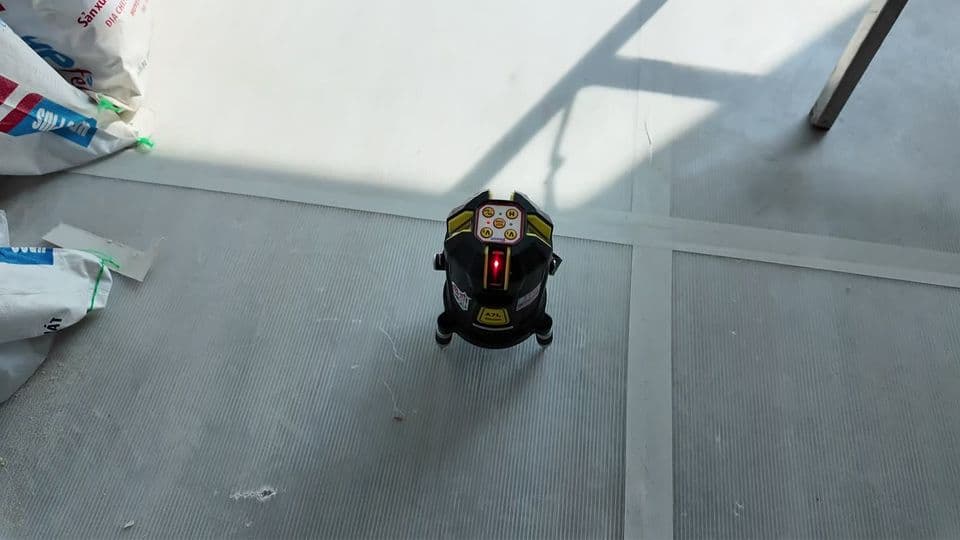

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 작은방 바닥에 놓은 레이저 측정기

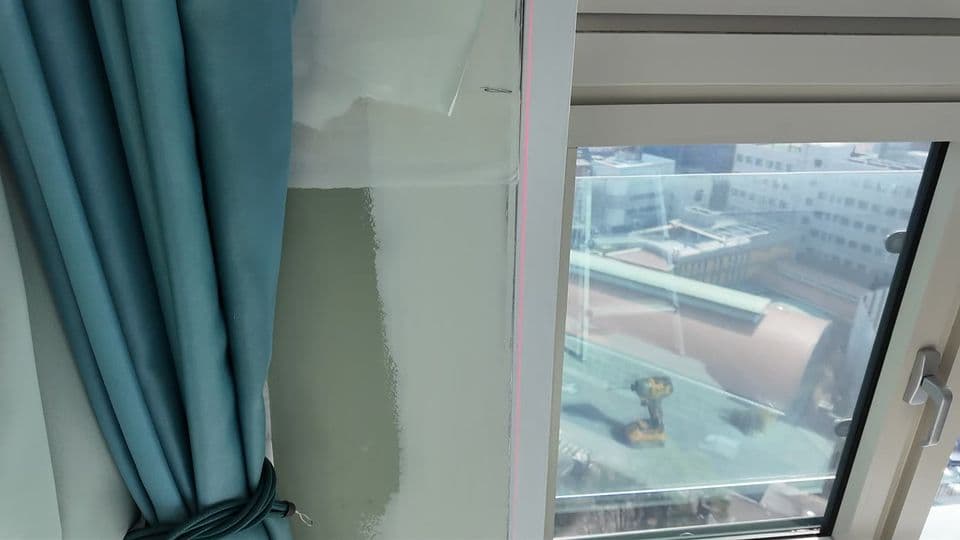

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 측정기가 샷시 옆 벽에 비춘 붉은 세로선
같은 각도로 기울어도 틀이 높을수록 위쪽 끝은 더 많이 비껴나는데, 이 집은 높이가 2,400mm인 틀이었어요. 틀이 기운 채로 앉으면 창짝이 한쪽으로 쏠려 틀과 창짝 사이가 고르게 맞지 않을 수 있어요. 그래서 시공팀은 눈대중 대신 레이저 선을 기준으로 틀을 세웠어요. 창틀의 수평과 수직을 함께 보는 이야기는 화성시 진안골마을 주공10단지 23평형 샷시 교체에도 있어요.

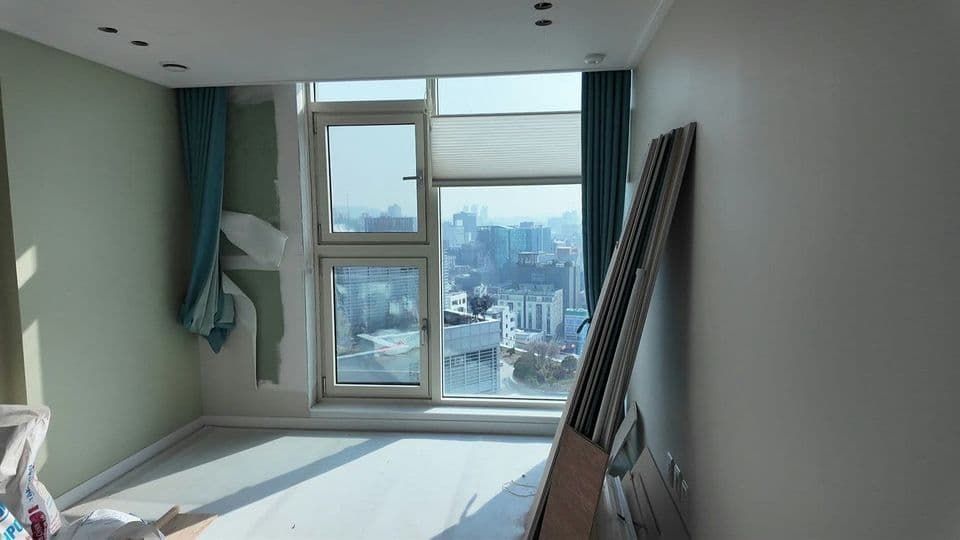

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 시공 전 청록색 커튼이 걸린 작은방

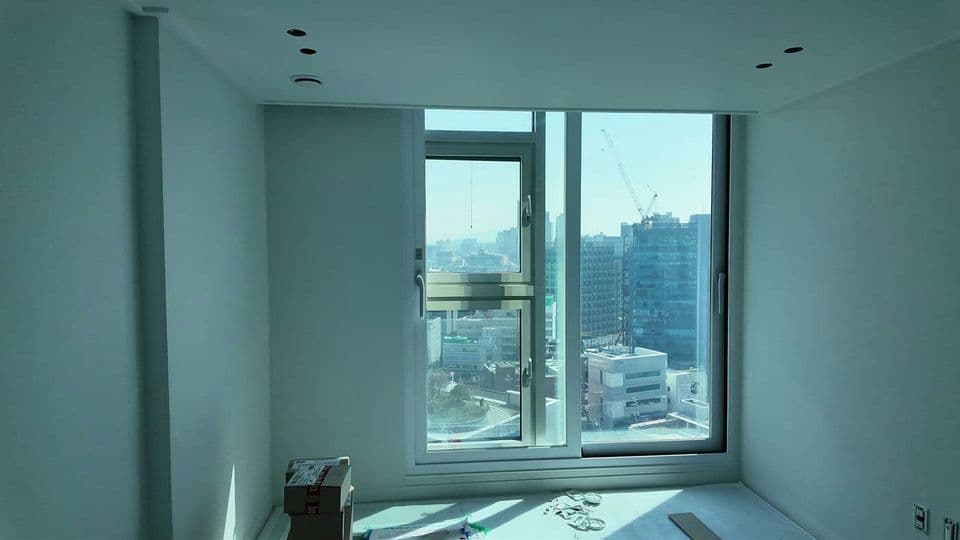

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 덧창을 세운 같은 작은방
틀 둘레 틈은 우레탄폼과 실리콘으로 채웠어요
틀을 세우고 나면 틀과 벽 사이에 틈이 남는데, 그 틈을 LX Z:IN 창호 전용 우레탄폼으로 채우고 겉은 실리콘으로 마감했어요.

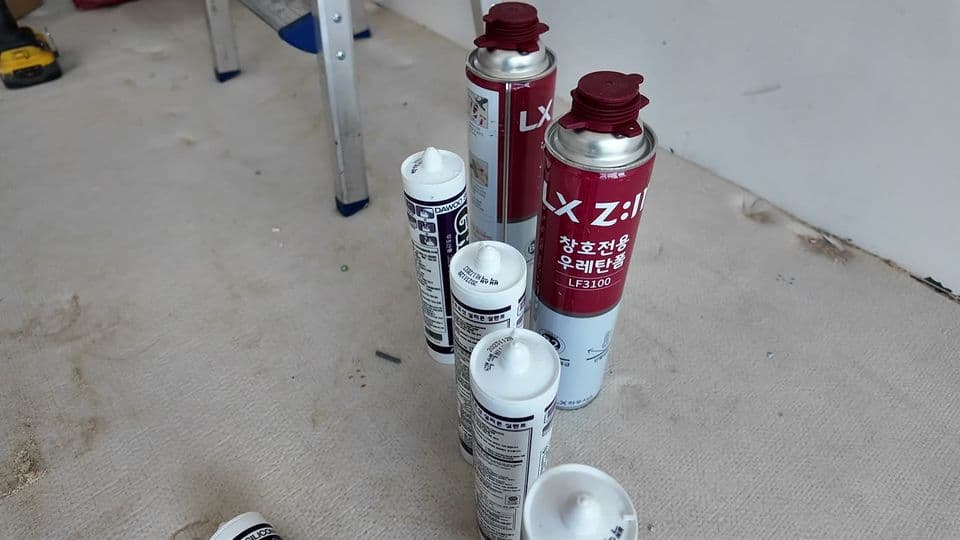

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 현장에 준비한 LX Z:IN 창호 전용 우레탄폼과 실리콘
마감에 쓰는 실리콘의 종류는 창호공사 실리콘 선택법: 산성 vs 중성 차이 정리에 정리해 두었어요.
다른 작은방 틀은 창짝을 끼우기 전에 다시 맞췄어요
다른 작은방 틀은 오전 11시쯤 세웠어요. 오후 1시 반쯤 그 틀에 창짝을 끼우기 전에 레이저 측정기를 켜고 틀 옆면을 세로선에 대 본 뒤, 그 선을 따라 틀을 다시 맞췄어요.

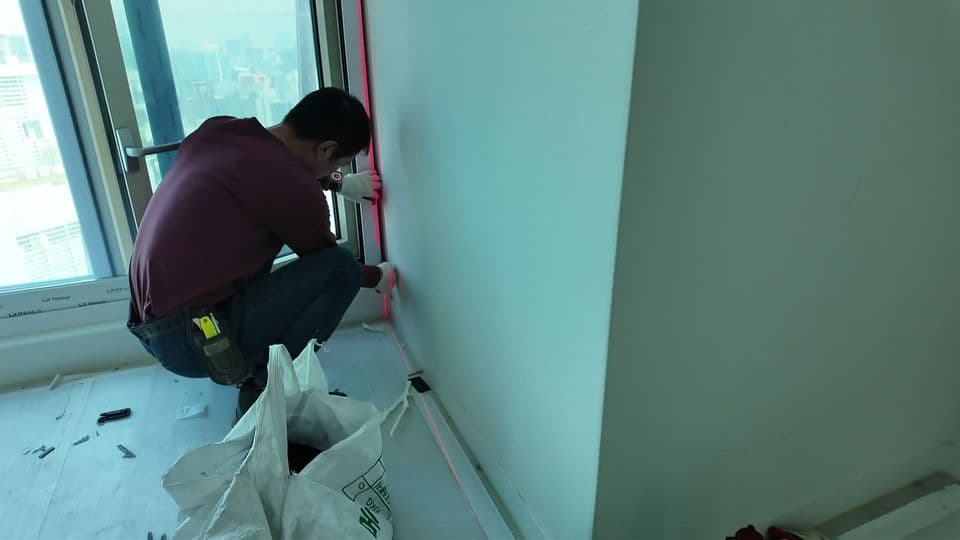

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 붉은 세로선을 따라 작은방 틀을 다시 맞추는 시공팀

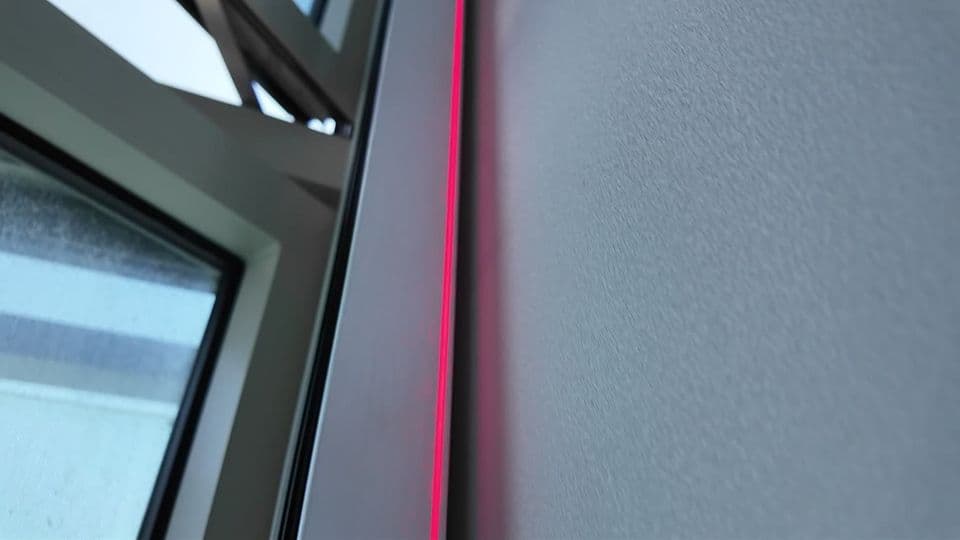

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 작은방 틀 옆면을 따라 내려오는 레이저 세로선

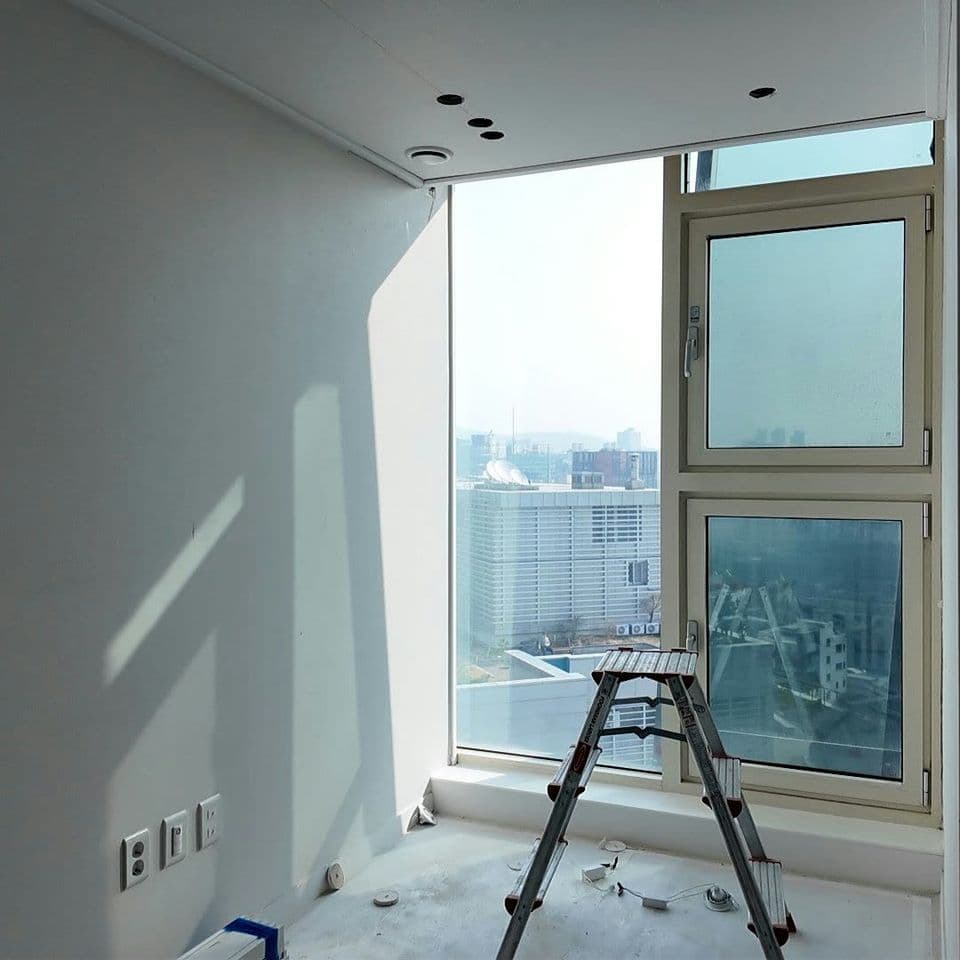

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 시공 전 다른 작은방

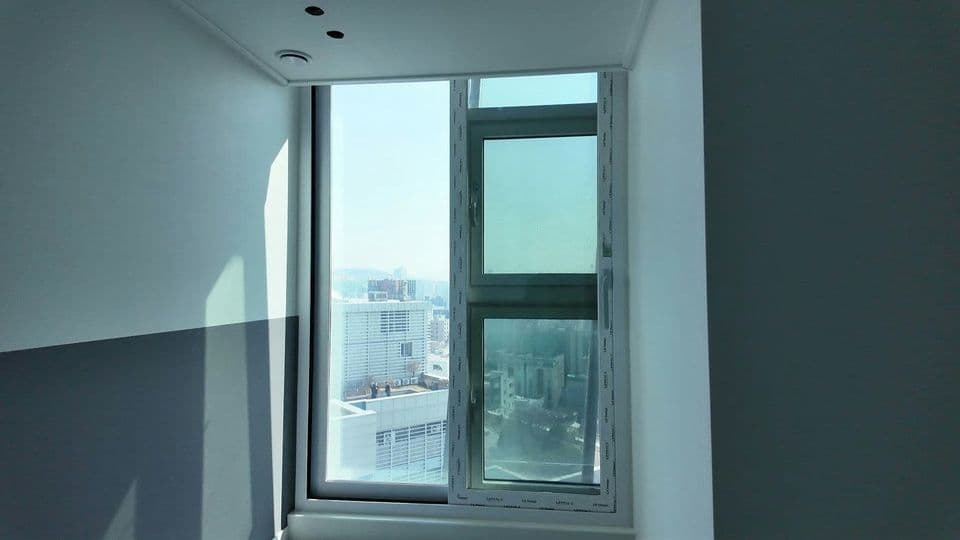

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 틀을 다시 맞추고 덧창을 마친 다른 작은방
안방에도 같은 덧창을 세웠어요

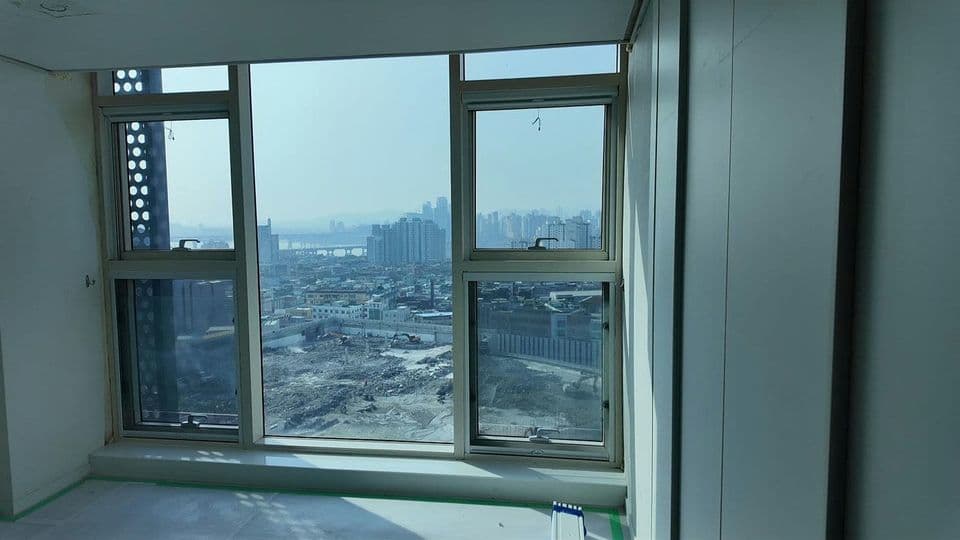

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 시공 전 안방

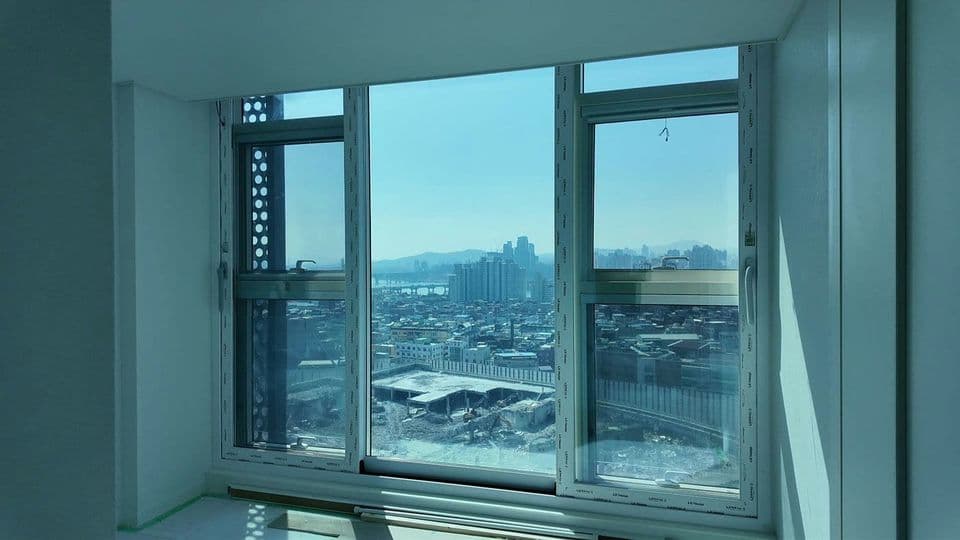

성수동 서울숲힐스테이트 35평 덧창 샷시 시공 — 바깥 샷시 안쪽에 미닫이 덧창을 세운 안방
이 집의 시공 전후 사진은 서울숲힐스테이트 시공사례에서 더 보실 수 있어요. 창짝이 한 겹인 단창과 안팎 두 겹인 이중창이 어떻게 다른지는 이중창이란? 샷시 단창과 차이점·장단점 비교에 있어요.
와이케이는 LX Z:IN 공식 대리점이에요. 실측부터 시공까지 직영으로 진행하고, 시공 후에는 10년 품질보증을 드려요. 서울과 경기, 인천 현장에만 가요.
한줄 코멘트
덧창은 바깥 샷시를 그대로 두고 다는 샷시라 공사가 간단해 보여요. 그래도 이 집 작은방 두 곳은 높이가 2,400mm인 틀을 레이저 선에 대어 세우고 맞춘 뒤에 창짝을 끼웠어요.
