시스템창E9-PTU200
시스템창 PTU200 (mini)
좁은 자리에 넣는 시스템 미니 단창 · 1등급
LX Z:IN 시스템창 E9-PTU200(mini)은 좁은 공간에도 넣을 수 있는 시스템 미니 단창으로, 안쪽으로 돌려 여는 턴 온리(Turn only) 방식입니다. 얇은 프레임으로 전망이 트이고, 에너지소비효율 1등급(열관류율 0.759W/㎡K)입니다.
- 소재
- PVC
- 창틀 폭
- 198㎜
- 유리 두께
- 43㎜
- 에너지 소비효율
- 1등급
제품 특장점
시스템창 PTU200 (mini), 이런 점이 다릅니다
- 1
시스템 미니 단창
좁은 공간에도 적용할 수 있고 환기가 편리합니다.
- 2
슬림 프레임
얇은 프레임 디자인으로 탁 트인 전망을 줍니다.
- 3
독일 호페(Hoppe) 핸들
항균 성능을 더한 독일 호페(Hoppe) 사의 핸들을 적용했습니다(손잡이 시편 · 대장균, 황색포도상구균 기준).

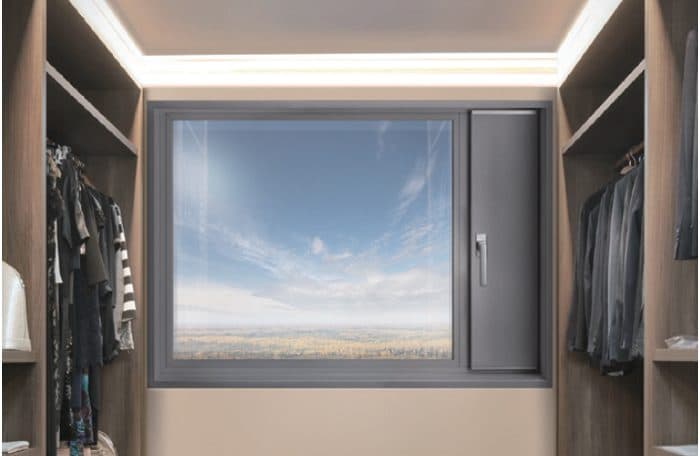

좁은 공간에도 들어가는 시스템 미니 단창

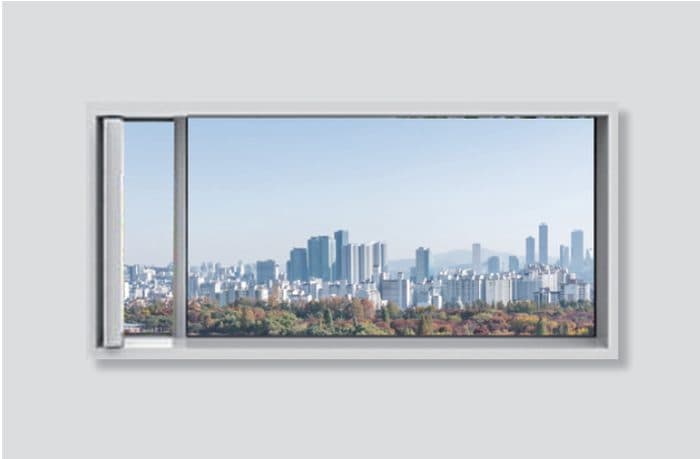

얇은 프레임 — 탁 트인 전망

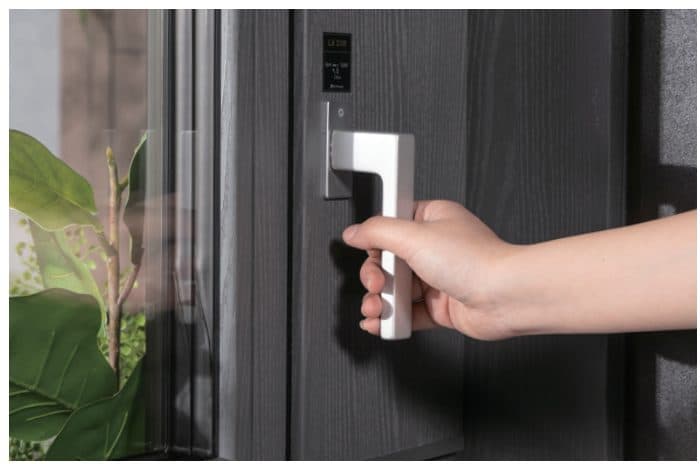

항균 성능을 더한 독일 호페(Hoppe) 핸들

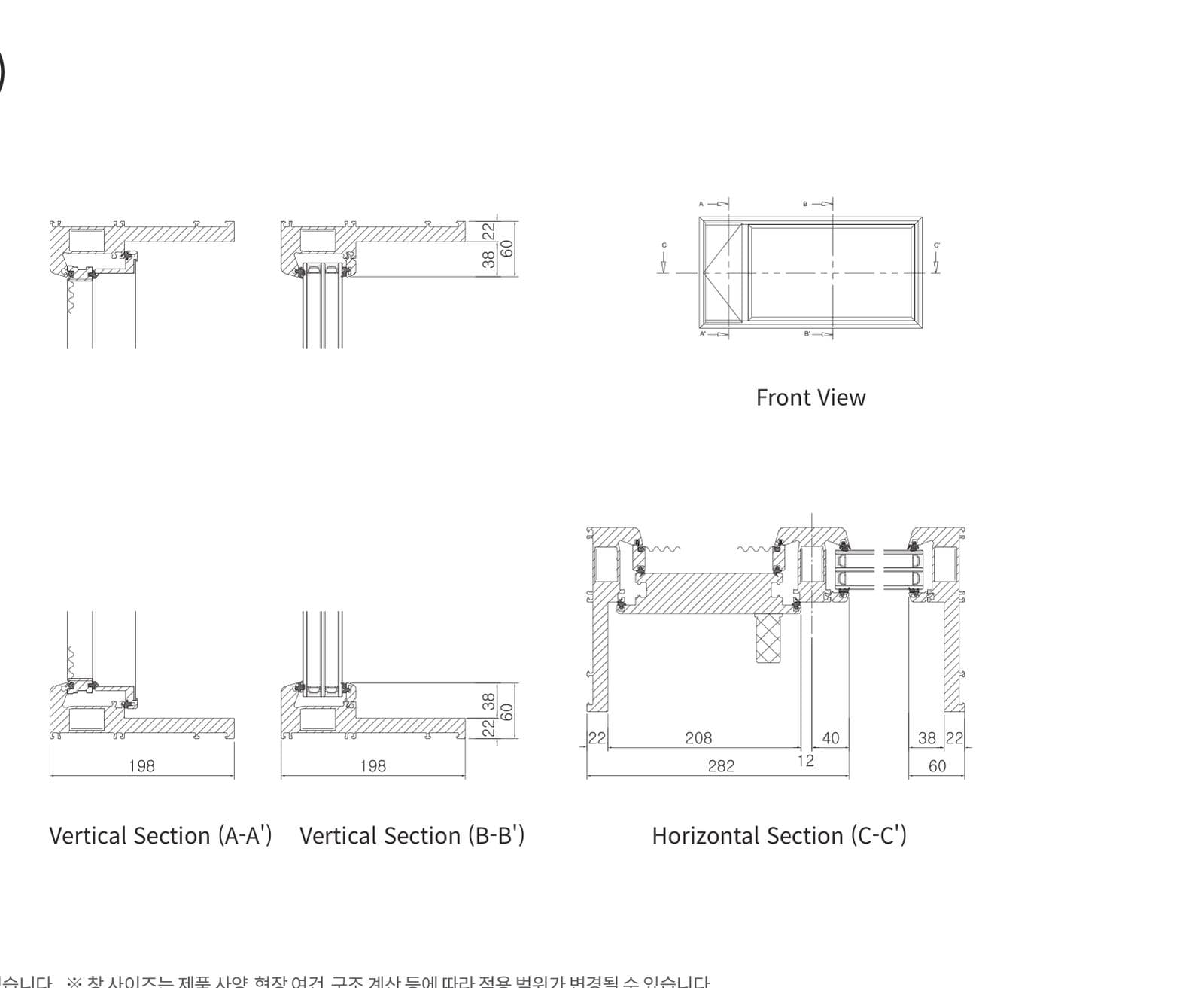

사양
E9-PTU200 사양표
| 모델명 | E9-PTU200 |
|---|---|
| 분류 | 시스템창 · 시스템 틸트 앤 턴 |
| 용도 | 좁은 공간의 작은 창 |
| 개폐 방식 | Turn only |
| 소재 | PVC |
| 창틀 폭 | 198㎜ |
| 색상 | 내부 목무늬 시트 · 외부 ASA 다크브라운 |
| 유리 두께 | 43㎜ |
| Vent size | 최대 W1300 × H1800 · 최소 W530 × H530 |
| 에너지 소비효율 | 1등급 |
| 열관류율 | 0.759 W/㎡K |
| 기준 유리 | 43㎜(5수퍼로이 + 14아르곤 + 5일반 + 14아르곤 + 5수퍼로이) |
| 기밀 등급 | 1등급 |
- ※ LX Z:IN 시스템창호 카탈로그 「Specification」(시험성적서 기재 기준). 유리 사양에 따라 소비효율등급이 달라지고, 창 크기는 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
유리 사양별 열관류율(시험성적서)
같은 E9-PTU200도 넣는 유리에 따라 단열 성능이 달라집니다. 열관류율은 낮을수록 열이 덜 빠져나갑니다.
| 열관류율(W/㎡K) | 유리 두께 | 유리 세부 구성 |
|---|---|---|
| 0.759 | 43T | 5LE+14Ar+5CL+14Ar+5LE |
| 0.998 | 43T | 5CL+14Ar+5CL+14Ar+5LE |
LX Z:IN 시스템 창호 카탈로그 「시험성적서 리스트」 기준. 유리 사양(두께 · 코팅 · 충진가스)에 따라 소비효율등급이 달라질 수 있습니다.
개폐 방식
턴 온리(Turn only)
모델명 읽는 법 — E9-PTU200
- 소재
- PVC
- 개폐 방식
- Turn Only
- 프로파일 폭
- 200㎜
LX Z:IN 시스템창의 개폐 방식
리프트 앤 슬라이드(Lift & Slide)
창을 열 때는 창짝이 들려 올라와 부드럽게 열리고, 잠글 때는 창짝이 아래로 내려와 밀폐력을 높이는 방식입니다.
패럴렐 슬라이드(Parallel Slide)
핸들을 돌리면 창이 앞으로 당겨지고, 옆으로 밀어서 열고 닫는 방식입니다.
틸트 앤 턴(Tilt & Turn)
창이 앞으로 기울어지는 Tilt 모드와 안쪽으로 열리는 Turn 모드, 두 가지 방식으로 여닫을 수 있습니다.
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
폴딩 도어(Folding Door)
접고 펼칠 수 있는 방식의 도어입니다.
커튼월(Facade)
고정창(커튼월)을 기본으로 하되, 여닫는 창을 삽입해 구성할 수 있습니다.
소재 표기 — A 알루미늄(Aluminium) · P PVC · W 우드(Wood)
LX Z:IN 시공사례
틸트 앤 턴 시공사례
LX Z:IN 시스템창호 카탈로그의 시공사례 사진입니다.
핸들 · 컬러
E9-PTU200 핸들과 컬러
핸들
LX Z:IN 시스템창 핸들 가운데 PVC · TT · TU 핸들이 들어갑니다. 핸들 디자인과 기능은 선택에 따라 적용 사양이 달라질 수 있습니다.
TT · TU
항균 성능
컬러
PVC 내부 컬러 시트 12가지
다양한 우드 컬러 시트로 자연스럽고 편안한 인테리어를 연출할 수 있습니다.
퓨어 화이트
Pure White · WAP97
스노우 화이트
Snow White · WAQ76
크림 화이트
Cream White · WAR89
모노 화이트
Mono White · WAU51
크리미
Creamy · N0904
워시 베이지
Wash Beige · AJ104
라이트 베이지
Light Beige · NCBS2
크레마
Crema · N0903
내추럴 오크
Natural Oak · N0901
모던 그레이
Modern Gray · KAFM8
모던 블랙
Modern Black · KDB86
어반 그레이
Urban Gray · KAEC4
PVC 외부 — 화이트 · 다크브라운(ASA)
내구성이 강한 외부 컬러(ASA)를 고르면 건축물 디자인과 어울리는 외관을 만들 수 있습니다. 여름철 고온과 스크래치에 강해 건물 외부에 안전하게 쓸 수 있습니다.
화이트
White · 외부
다크브라운
Dark Brown · 외부 ASA
※ 일부 제품은 외부 색상을 운영하지 않습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오. 제품 사양과 색상은 사전 예고 없이 변경될 수 있습니다.
자주 묻는 질문
시스템창 PTU200 (mini), 이것이 궁금합니다
- 시스템창 PTU200 (mini), 유리는 몇 ㎜까지 들어가나요?
- E9-PTU200에 적용하는 유리 두께는 43㎜입니다(LX Z:IN 카탈로그 기준).
- 시스템창 PTU200 (mini), 창틀 폭은 얼마인가요?
- E9-PTU200의 창틀 폭은 198㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.
- 시스템창 PTU200 (mini), 어디에 쓰나요?
- 좁은 공간의 작은 창에 쓰입니다.
- 시스템창 PTU200 (mini), 단열 성능은 어느 정도인가요?
- 에너지소비효율 1등급 · 열관류율 0.759 W/㎡K입니다(기준 유리 43㎜(5수퍼로이 + 14아르곤 + 5일반 + 14아르곤 + 5수퍼로이)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
- 시스템창 PTU200 (mini), 창 크기는 얼마까지 되나요?
- Vent size는 최대 W1300 × H1800 · 최소 W530 × H530입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
