시스템창E9-PTH85
시스템창 PTH85
위를 축으로 밖으로 여는 PVC 창 · Weather Bar
LX Z:IN 시스템창 E9-PTH85는 창이 실외 쪽으로 열리는 PVC 탑 행(Top Hung) 창입니다. 다중 챔버와 3복층 유리 구조, 빗물 유입을 막는 Weather Bar가 들어가고, 에너지소비효율 1등급(열관류율 0.889W/㎡K)입니다.
- 소재
- PVC
- 유리 두께
- 24 · 43 · 46.5 · 47㎜
- 에너지 소비효율
- 1등급
- 열관류율
- 0.889 W/㎡K
제품 특장점
시스템창 PTH85, 이런 점이 다릅니다
- 1
다중 챔버 + 3복층 유리
다중 챔버 및 3복층 유리 구조로 단열 성능을 높였습니다.
- 2
Weather Bar
상부 빗물 유입을 차단해 수밀 성능을 높였습니다(해안가 지역 특화).
- 3
독일 호페(HOPPE) 핸들
고급스러운 디자인의 독일 호페(HOPPE) 사 핸들입니다.
다중 챔버와 3복층 유리 구조 — 단열성능 향상

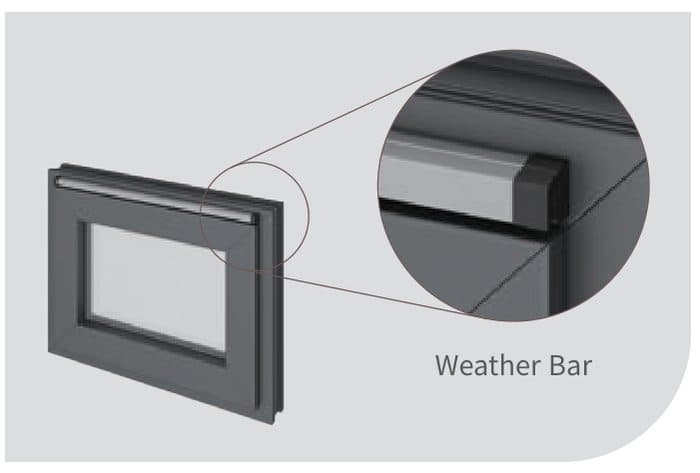

상부 빗물을 막는 Weather Bar — 해안가 지역 특화
독일 호페(HOPPE) 핸들

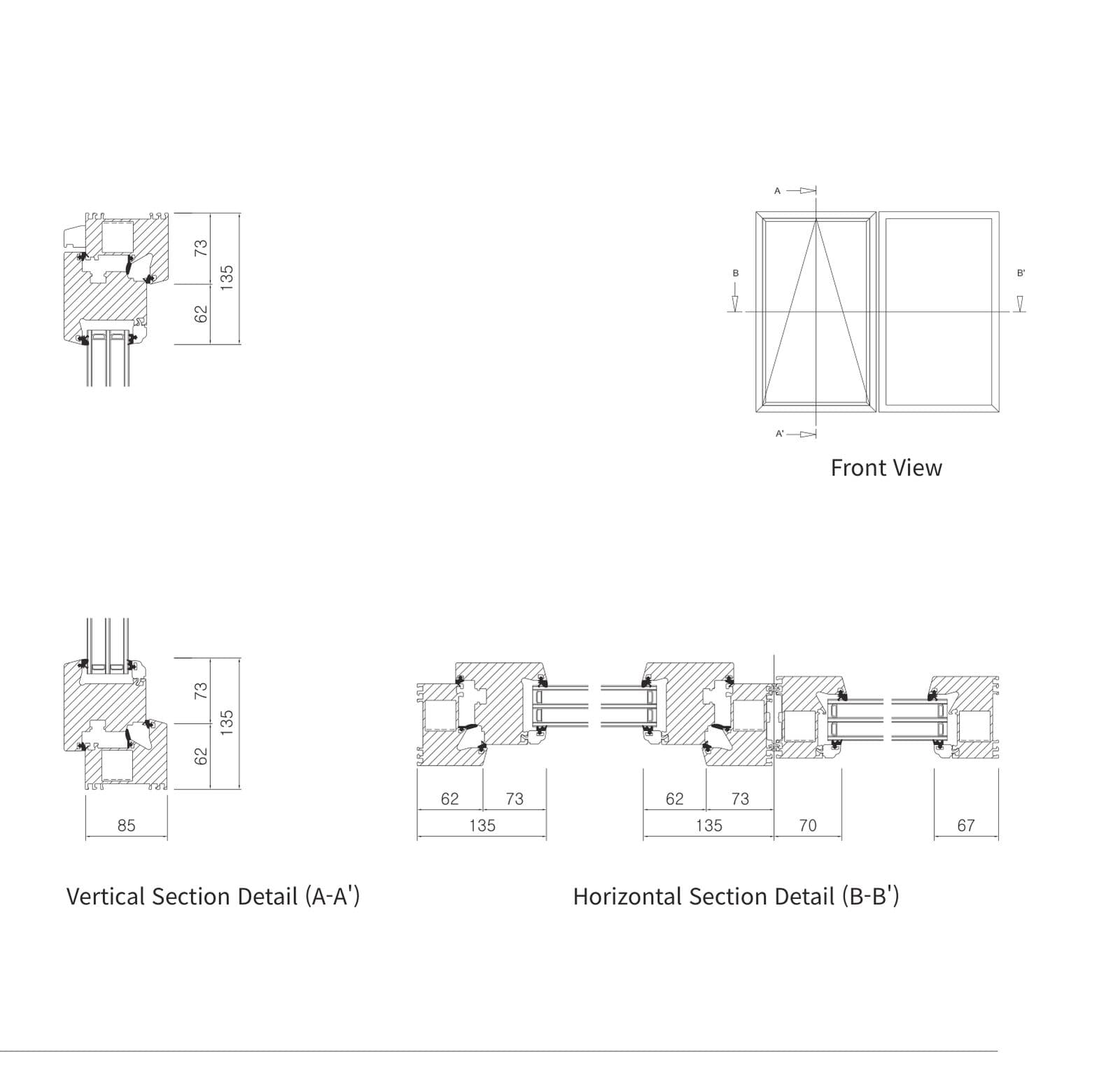

사양
E9-PTH85 사양표
| 모델명 | E9-PTH85 |
|---|---|
| 분류 | 시스템창 · 여닫이창 |
| 개폐 방식 | Top Hung |
| 소재 | PVC |
| 유리 두께 | 24 · 43 · 46.5 · 47㎜ |
| Vent size | 최대 W880 × H700 · 최소 W510 × H580 |
| 에너지 소비효율 | 1등급 |
| 열관류율 | 0.889 W/㎡K |
| 기준 유리 | 43㎜(5일반 + 14아르곤 + 5수퍼로이 + 14아르곤 + 5수퍼로이) |
| 기밀 등급 | 1등급 |
- ※ LX Z:IN 시스템창호 카탈로그 「Specification」(시험성적서 기재 기준). 유리 사양에 따라 소비효율등급이 달라지고, 창 크기는 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
유리 사양별 열관류율(시험성적서)
같은 E9-PTH85도 넣는 유리에 따라 단열 성능이 달라집니다. 열관류율은 낮을수록 열이 덜 빠져나갑니다.
| 열관류율(W/㎡K) | 유리 두께 | 유리 세부 구성 |
|---|---|---|
| 0.889 | 43T | 5CL+14Ar+5Super-plus2.0LE+14Ar+5Super |
LX Z:IN 시스템 창호 카탈로그 「시험성적서 리스트」 기준. 유리 사양(두께 · 코팅 · 충진가스)에 따라 소비효율등급이 달라질 수 있습니다.
개폐 방식
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
모델명 읽는 법 — E9-PTH85
- 소재
- PVC
- 개폐 방식
- Top Hung
- 프로파일 폭
- 85㎜
LX Z:IN 시스템창의 개폐 방식
리프트 앤 슬라이드(Lift & Slide)
창을 열 때는 창짝이 들려 올라와 부드럽게 열리고, 잠글 때는 창짝이 아래로 내려와 밀폐력을 높이는 방식입니다.
패럴렐 슬라이드(Parallel Slide)
핸들을 돌리면 창이 앞으로 당겨지고, 옆으로 밀어서 열고 닫는 방식입니다.
틸트 앤 턴(Tilt & Turn)
창이 앞으로 기울어지는 Tilt 모드와 안쪽으로 열리는 Turn 모드, 두 가지 방식으로 여닫을 수 있습니다.
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
폴딩 도어(Folding Door)
접고 펼칠 수 있는 방식의 도어입니다.
커튼월(Facade)
고정창(커튼월)을 기본으로 하되, 여닫는 창을 삽입해 구성할 수 있습니다.
소재 표기 — A 알루미늄(Aluminium) · P PVC · W 우드(Wood)
LX Z:IN 시공사례
사이드 행 · 탑 행 시공사례
LX Z:IN 시스템창호 카탈로그의 시공사례 사진입니다.
핸들 · 컬러
E9-PTH85 핸들과 컬러
핸들
LX Z:IN 시스템창 핸들 가운데 PVC · SH · TH 핸들이 들어갑니다. 핸들 디자인과 기능은 선택에 따라 적용 사양이 달라질 수 있습니다.
SH · TH
컬러
PVC 내부 컬러 시트 12가지
다양한 우드 컬러 시트로 자연스럽고 편안한 인테리어를 연출할 수 있습니다.
퓨어 화이트
Pure White · WAP97
스노우 화이트
Snow White · WAQ76
크림 화이트
Cream White · WAR89
모노 화이트
Mono White · WAU51
크리미
Creamy · N0904
워시 베이지
Wash Beige · AJ104
라이트 베이지
Light Beige · NCBS2
크레마
Crema · N0903
내추럴 오크
Natural Oak · N0901
모던 그레이
Modern Gray · KAFM8
모던 블랙
Modern Black · KDB86
어반 그레이
Urban Gray · KAEC4
PVC 외부 — 화이트 · 다크브라운(ASA)
내구성이 강한 외부 컬러(ASA)를 고르면 건축물 디자인과 어울리는 외관을 만들 수 있습니다. 여름철 고온과 스크래치에 강해 건물 외부에 안전하게 쓸 수 있습니다.
화이트
White · 외부
다크브라운
Dark Brown · 외부 ASA
※ 일부 제품은 외부 색상을 운영하지 않습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오. 제품 사양과 색상은 사전 예고 없이 변경될 수 있습니다.
자주 묻는 질문
시스템창 PTH85, 이것이 궁금합니다
- 시스템창 PTH85, 유리는 몇 ㎜까지 들어가나요?
- E9-PTH85에 적용하는 유리 두께는 24 · 43 · 46.5 · 47㎜입니다(LX Z:IN 카탈로그 기준).
- 시스템창 PTH85, 단열 성능은 어느 정도인가요?
- 에너지소비효율 1등급 · 열관류율 0.889 W/㎡K입니다(기준 유리 43㎜(5일반 + 14아르곤 + 5수퍼로이 + 14아르곤 + 5수퍼로이)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
- 시스템창 PTH85, 창 크기는 얼마까지 되나요?
- Vent size는 최대 W880 × H700 · 최소 W510 × H580입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
