시스템창E9-ATH90
시스템창 ATH90
슬림 프레임 알루미늄 탑 행 · 2등급(열관류율 1.003)
LX Z:IN 시스템창 E9-ATH90은 얇은 프레임의 알루미늄 탑 행(Top Hung) 창입니다. 광폭 폴리아미드와 단열폼을 넣었고, 에너지소비효율 2등급(열관류율 1.003W/㎡K)입니다.
- 소재
- 알루미늄
- 창틀 폭
- 90㎜
- 유리 두께
- 24 · 43㎜
- 에너지 소비효율
- 2등급
제품 특장점
시스템창 ATH90, 이런 점이 다릅니다
- 1
슬림 프레임
얇은 프레임 디자인으로 탁 트인 전망을 줍니다.
- 2
광폭 폴리아미드 + 단열폼
광폭 폴리아미드와 단열폼을 적용해 단열성을 높였습니다.
- 3
밖으로 열리는 창
창이 실외 쪽으로 열리는 방식입니다.
얇은 프레임 — 탁 트인 전망
광폭 폴리아미드와 단열폼 — 단열성 향상
독일 로토(Roto) 하드웨어(Side Hung 타입)

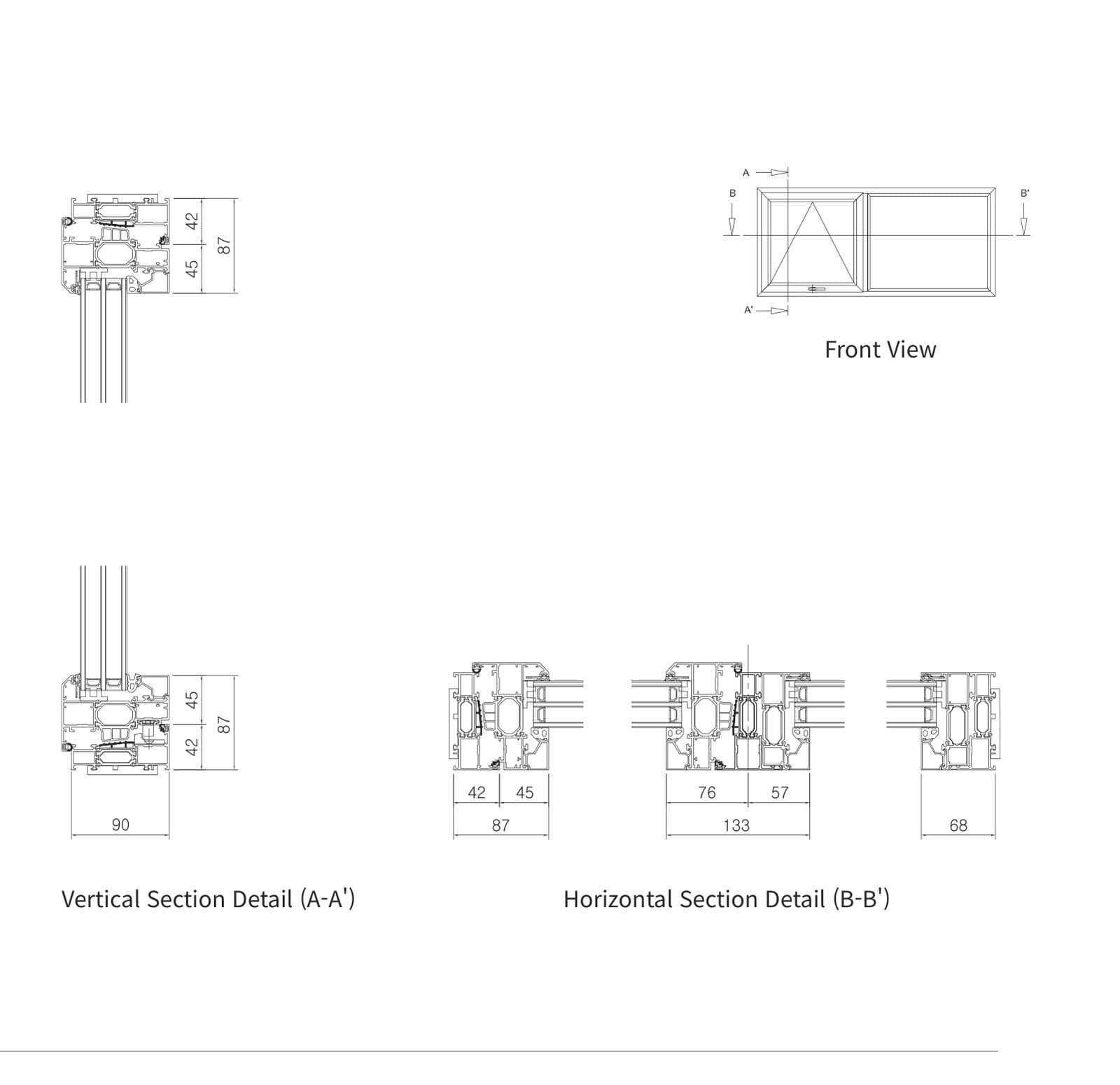

사양
E9-ATH90 사양표
| 모델명 | E9-ATH90 |
|---|---|
| 분류 | 시스템창 · 여닫이창 |
| 개폐 방식 | Top Hung |
| 소재 | 알루미늄 |
| 창틀 폭 | 90㎜ |
| 색상 | 내부 · 외부 불소도장 |
| 유리 두께 | 24 · 43㎜ |
| Vent size | 최대 W1200 × H1500 · 최소 W500 × H450 |
| 에너지 소비효율 | 2등급 |
| 열관류율 | 1.003 W/㎡K |
| 기준 유리 | 43㎜(5수퍼로이 + 14아르곤 + 5일반 + 14아르곤 + 5수퍼로이) |
| 기밀 등급 | 1등급 |
- ※ LX Z:IN 시스템창호 카탈로그 「Specification」(시험성적서 기재 기준). 유리 사양에 따라 소비효율등급이 달라지고, 창 크기는 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
유리 사양별 열관류율(시험성적서)
같은 E9-ATH90도 넣는 유리에 따라 단열 성능이 달라집니다. 열관류율은 낮을수록 열이 덜 빠져나갑니다.
| 열관류율(W/㎡K) | 유리 두께 | 유리 세부 구성 |
|---|---|---|
| 1.003 | 43T | 5Super-plus2.0LE+14Ar+5CL+14Ar+5Super-plus2.0LE |
| 1.642 | 24T | 5CL+14Ar+5Super-plus |
LX Z:IN 시스템 창호 카탈로그 「시험성적서 리스트」 기준. 유리 사양(두께 · 코팅 · 충진가스)에 따라 소비효율등급이 달라질 수 있습니다.
개폐 방식
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
모델명 읽는 법 — E9-ATH90
- 소재
- 알루미늄(Aluminium)
- 개폐 방식
- Top Hung
- 프로파일 폭
- 90㎜
LX Z:IN 시스템창의 개폐 방식
리프트 앤 슬라이드(Lift & Slide)
창을 열 때는 창짝이 들려 올라와 부드럽게 열리고, 잠글 때는 창짝이 아래로 내려와 밀폐력을 높이는 방식입니다.
패럴렐 슬라이드(Parallel Slide)
핸들을 돌리면 창이 앞으로 당겨지고, 옆으로 밀어서 열고 닫는 방식입니다.
틸트 앤 턴(Tilt & Turn)
창이 앞으로 기울어지는 Tilt 모드와 안쪽으로 열리는 Turn 모드, 두 가지 방식으로 여닫을 수 있습니다.
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
폴딩 도어(Folding Door)
접고 펼칠 수 있는 방식의 도어입니다.
커튼월(Facade)
고정창(커튼월)을 기본으로 하되, 여닫는 창을 삽입해 구성할 수 있습니다.
소재 표기 — A 알루미늄(Aluminium) · P PVC · W 우드(Wood)
LX Z:IN 시공사례
사이드 행 · 탑 행 시공사례
LX Z:IN 시스템창호 카탈로그의 시공사례 사진입니다.
핸들 · 컬러
E9-ATH90 핸들과 컬러
핸들
LX Z:IN 시스템창 핸들 가운데 Aluminium · SH · TH 핸들이 들어갑니다. 핸들 디자인과 기능은 선택에 따라 적용 사양이 달라질 수 있습니다.
SH · TH
컬러
알루미늄 기본 색상
LX 브론즈
LX Bronze · DJM951 / 2Coat
엄버 그레이
Umber Grey · DJM333 / 2Coat
블랙
Black · DJC013 / 2Coat
XM 메탈릭 실버
XM Metallic Silver · DJK554 / 3Coat
XM 메트로 브론즈
XM Metro Bronze · DJK128 / 3Coat
알루미늄 일반 색상
화이트
White · DJB365 / 2Coat
본 화이트
Bone White · DJB216 / 2Coat
러스틱 브라운
Rustic Brown · DJL189 / 2Coat
스파르탄 브론즈
Spartan Bronze · DJL113 / 2Coat
XM 브라이트 실버
XM Bright Silver · DJK463 / 3Coat
XM 다크 노바 실버
XM Dark Nova Silver · DJK446 / 3Coat
XM 샴페인 브론즈
XM Champagne Bronze · DJK351 / 3Coat
※ 일부 제품은 외부 색상을 운영하지 않습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오. 제품 사양과 색상은 사전 예고 없이 변경될 수 있습니다.
자주 묻는 질문
시스템창 ATH90, 이것이 궁금합니다
- 시스템창 ATH90, 유리는 몇 ㎜까지 들어가나요?
- E9-ATH90에 적용하는 유리 두께는 24 · 43㎜입니다(LX Z:IN 카탈로그 기준).
- 시스템창 ATH90, 창틀 폭은 얼마인가요?
- E9-ATH90의 창틀 폭은 90㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.
- 시스템창 ATH90, 단열 성능은 어느 정도인가요?
- 에너지소비효율 2등급 · 열관류율 1.003 W/㎡K입니다(기준 유리 43㎜(5수퍼로이 + 14아르곤 + 5일반 + 14아르곤 + 5수퍼로이)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
- 시스템창 ATH90, 창 크기는 얼마까지 되나요?
- Vent size는 최대 W1200 × H1500 · 최소 W500 × H450입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
