커튼월E9-ACW(S-facade) FR · E9-ATH80 FR
시스템 방화창
양면 비차열 20분 알루미늄 시스템 방화창
LX Z:IN 시스템 방화창은 고정창 E9-ACW(S-facade) FR과 개폐창 E9-ATH80 FR(Top Hung)으로 구성됩니다. 방화 성능은 양면 비차열 20분이고, 독일 로토(Roto) 사 힌지로 개폐가 부드럽습니다. 빠른 환기가 가능해 주택 · 오피스텔 · 상가 등에 쓰입니다.
- 소재
- 알루미늄
- 창틀 폭
- 고정창 155㎜ · 개폐창 80㎜
- 에너지 소비효율
- 3등급
- 기밀 등급
- 1등급
제품 특장점
시스템 방화창, 이런 점이 다릅니다
- 1
독일 로토(Roto) 힌지
세계적인 창호 하드웨어 기업 로토 사의 힌지로 개폐가 부드럽고 내구성이 우수합니다.
- 2
빠른 환기
주택, 오피스텔, 상가 등 다양한 건축물에 적용할 수 있습니다.
- 3
폴리아미드 단열재
폴리아미드 단열재를 넣어 열전도율을 낮췄습니다.

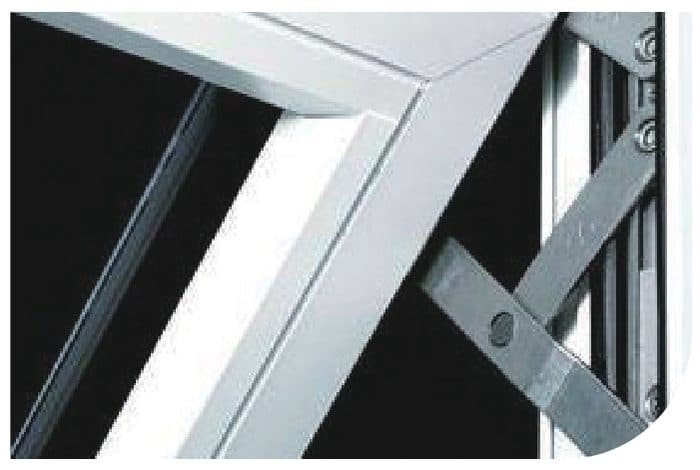

독일 로토(Roto) 힌지 — 부드러운 개폐와 내구성

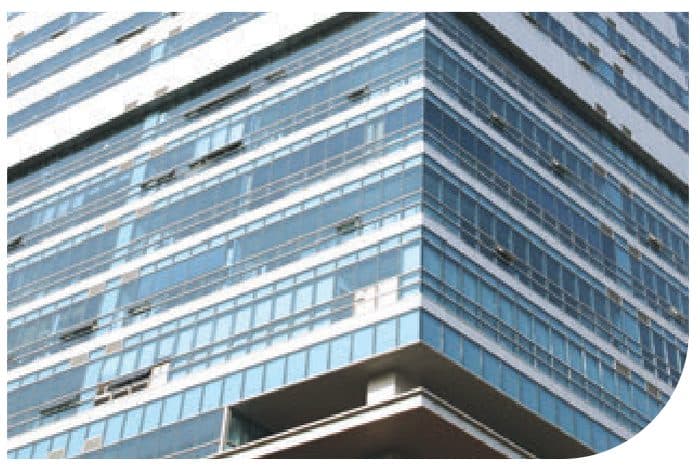

빠른 환기 — 주택·오피스텔·상가 등

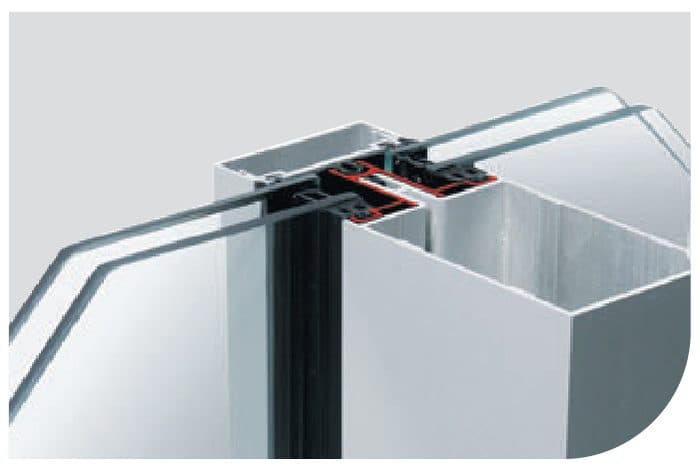

폴리아미드 단열재 — 단열성능 향상

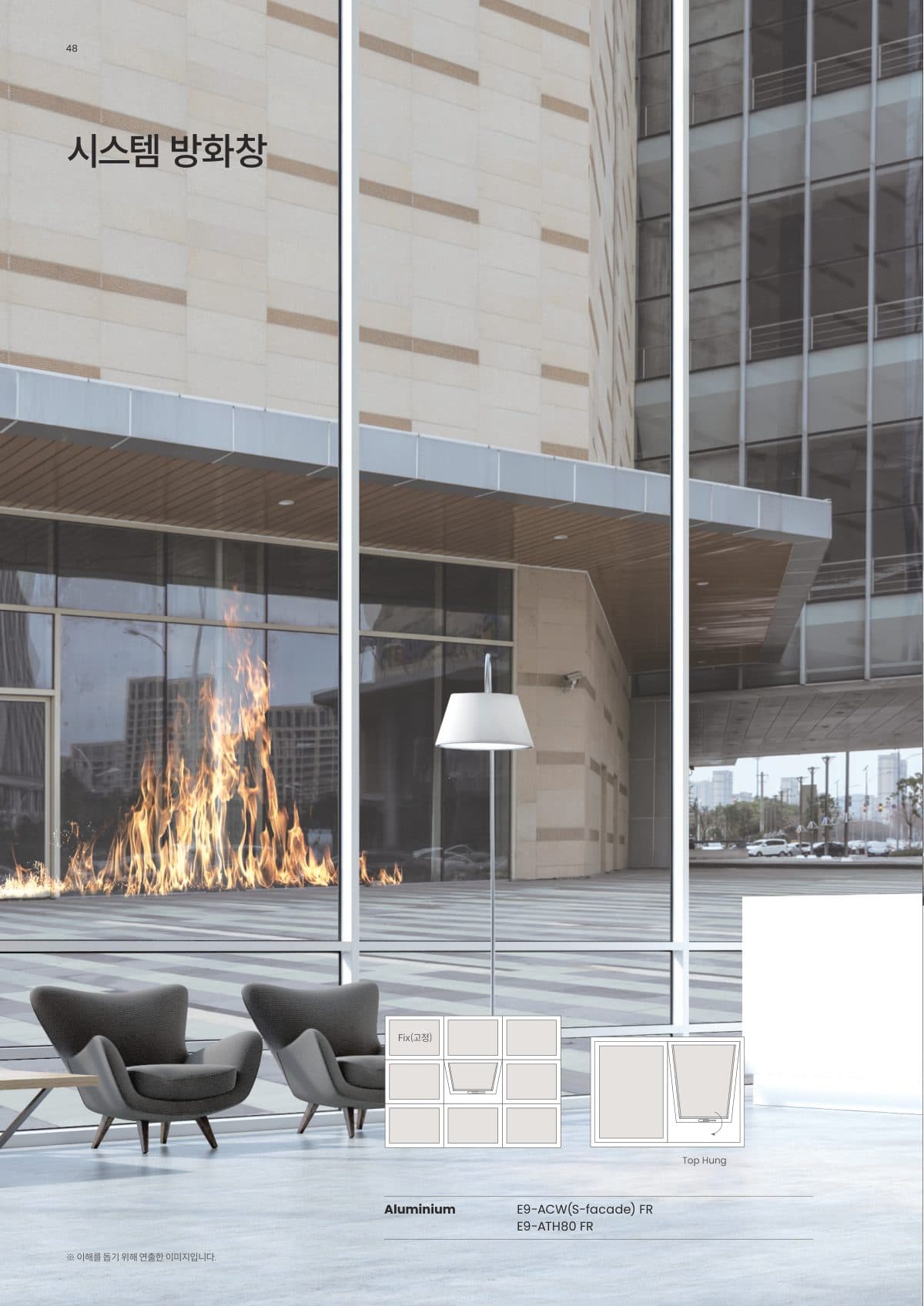

고정창(커튼월)과 Top Hung 개폐창 구성
사양

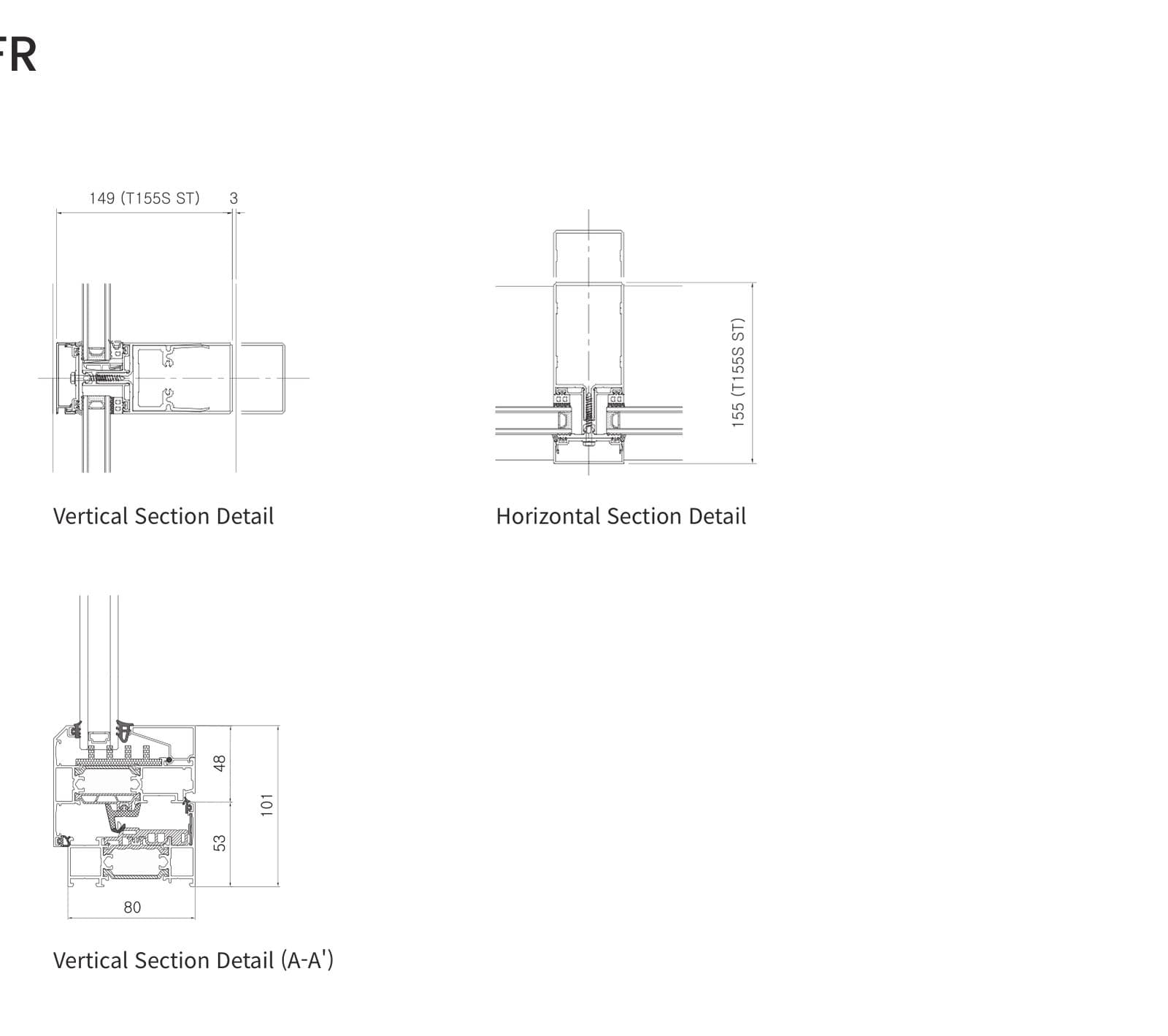

E9-ACW(S-facade) FR · E9-ATH80 FR 사양표
| 모델명 | E9-ACW(S-facade) FR · E9-ATH80 FR |
|---|---|
| 분류 | 커튼월 · 커튼월 · 방화창 |
| 용도 | 주택 · 오피스텔 · 상가 등 방화 성능이 필요한 창 |
| 개폐 방식 | 고정창(커튼월) · 개폐창(Top Hung) |
| 소재 | 알루미늄 |
| 창틀 폭 | 고정창 155㎜ · 개폐창 80㎜ |
| 색상 | 내부 · 외부 불소도장 |
| Vent size | 최대 W1500 × H1000(TH) · W1200 × H1500(SH) · 최소 W522 × H522 |
| 방화 성능 | 양면 비차열 20분 |
| 에너지 소비효율 | 3등급 |
| 기준 유리 | 26㎜(6SKN154 + 12아르곤 + 8방화유리) |
| 기밀 등급 | 1등급 |
- ※ LX Z:IN 시스템창호 카탈로그 「Specification」(시험성적서 기재 기준). 유리 사양에 따라 소비효율등급이 달라지고, 창 크기는 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
유리 사양별 열관류율(시험성적서)
같은 E9-ACW(S-facade) FR · E9-ATH80 FR도 넣는 유리에 따라 단열 성능이 달라집니다. 열관류율은 낮을수록 열이 덜 빠져나갑니다.
| 열관류율(W/㎡K) | 유리 두께 | 유리 세부 구성 |
|---|---|---|
| 1.499 | 26T | 6SKN154 II(Double LE)+12Ar+8Pyro-Vision(방화유리) |
LX Z:IN 시스템 창호 카탈로그 「시험성적서 리스트」 기준. 유리 사양(두께 · 코팅 · 충진가스)에 따라 소비효율등급이 달라질 수 있습니다.
개폐 방식
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
모델명 읽는 법 — E9-ACW(S-facade)
- 소재
- 알루미늄(Aluminium)
- 개폐 방식
- Curtain Wall(Facade)
- 프로파일 폭
- -
LX Z:IN 시스템창의 개폐 방식
리프트 앤 슬라이드(Lift & Slide)
창을 열 때는 창짝이 들려 올라와 부드럽게 열리고, 잠글 때는 창짝이 아래로 내려와 밀폐력을 높이는 방식입니다.
패럴렐 슬라이드(Parallel Slide)
핸들을 돌리면 창이 앞으로 당겨지고, 옆으로 밀어서 열고 닫는 방식입니다.
틸트 앤 턴(Tilt & Turn)
창이 앞으로 기울어지는 Tilt 모드와 안쪽으로 열리는 Turn 모드, 두 가지 방식으로 여닫을 수 있습니다.
사이드 행 · 탑 행(Side Hung · Top Hung)
창이 실외 쪽으로 열리는 방식입니다.
도어(Door)
여닫이 방식으로 열리는 출입용 도어입니다.
폴딩 도어(Folding Door)
접고 펼칠 수 있는 방식의 도어입니다.
커튼월(Facade)
고정창(커튼월)을 기본으로 하되, 여닫는 창을 삽입해 구성할 수 있습니다.
소재 표기 — A 알루미늄(Aluminium) · P PVC · W 우드(Wood)
핸들 · 컬러
E9-ACW(S-facade) FR · E9-ATH80 FR 핸들과 컬러
컬러
알루미늄 기본 색상
LX 브론즈
LX Bronze · DJM951 / 2Coat
엄버 그레이
Umber Grey · DJM333 / 2Coat
블랙
Black · DJC013 / 2Coat
XM 메탈릭 실버
XM Metallic Silver · DJK554 / 3Coat
XM 메트로 브론즈
XM Metro Bronze · DJK128 / 3Coat
알루미늄 일반 색상
화이트
White · DJB365 / 2Coat
본 화이트
Bone White · DJB216 / 2Coat
러스틱 브라운
Rustic Brown · DJL189 / 2Coat
스파르탄 브론즈
Spartan Bronze · DJL113 / 2Coat
XM 브라이트 실버
XM Bright Silver · DJK463 / 3Coat
XM 다크 노바 실버
XM Dark Nova Silver · DJK446 / 3Coat
XM 샴페인 브론즈
XM Champagne Bronze · DJK351 / 3Coat
※ 일부 제품은 외부 색상을 운영하지 않습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오. 제품 사양과 색상은 사전 예고 없이 변경될 수 있습니다.
자주 묻는 질문
시스템 방화창, 이것이 궁금합니다
- 시스템 방화창, 창틀 폭은 얼마인가요?
- E9-ACW(S-facade) FR · E9-ATH80 FR의 창틀 폭은 고정창 155㎜ · 개폐창 80㎜입니다(LX Z:IN 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.
- 시스템 방화창, 어디에 쓰나요?
- 주택 · 오피스텔 · 상가 등 방화 성능이 필요한 창에 쓰입니다.
- 시스템 방화창, 단열 성능은 어느 정도인가요?
- 에너지소비효율 3등급입니다(기준 유리 26㎜(6SKN154 + 12아르곤 + 8방화유리)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
- 시스템 방화창, 창 크기는 얼마까지 되나요?
- Vent size는 최대 W1500 × H1000(TH) · W1200 × H1500(SH) · 최소 W522 × H522입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
