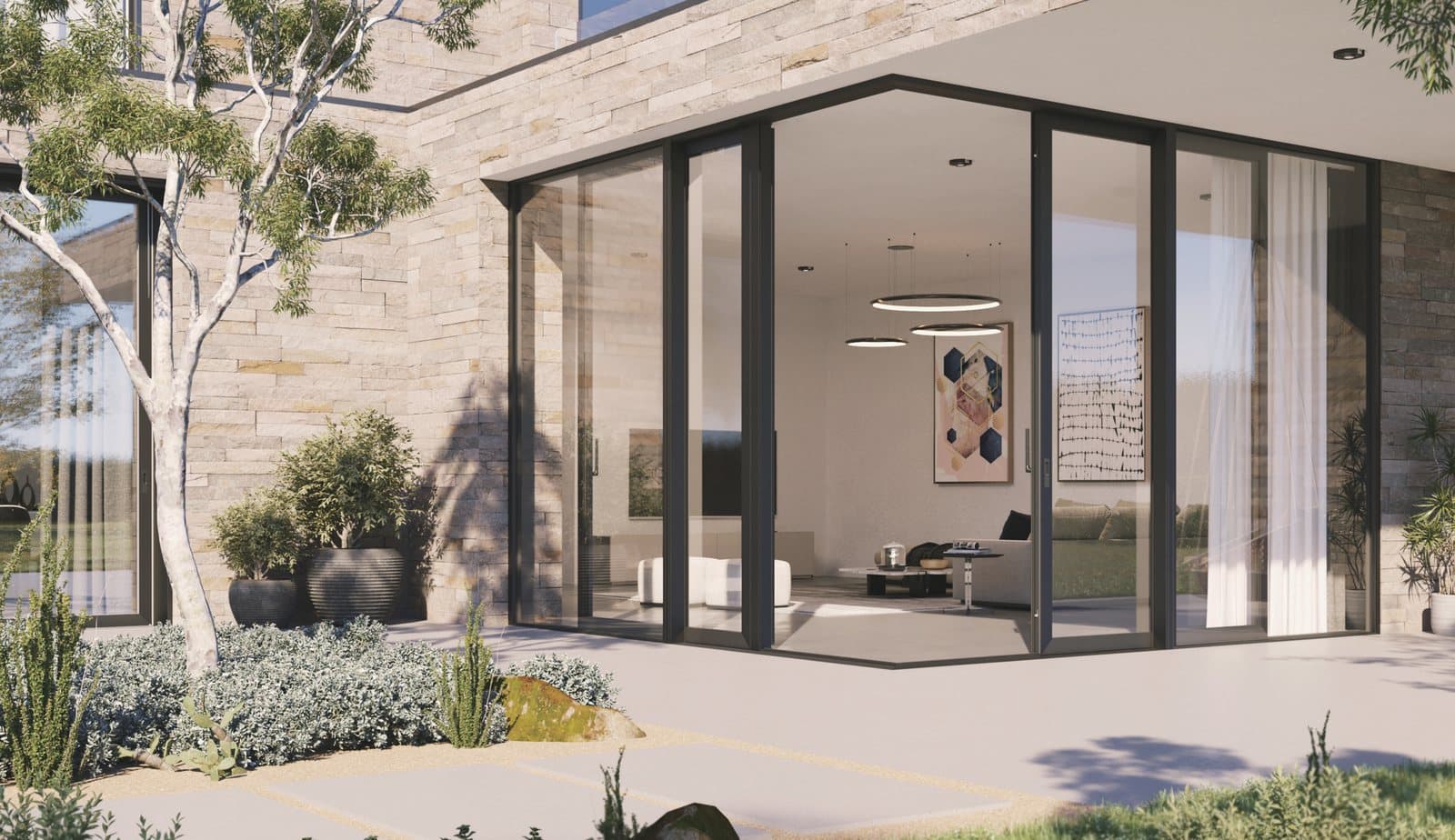

LX FENEST
MASTER-PATIO
잠글 때 레일이 밀착되는 리프트 슬라이딩 — 소프트 클로징 · 클래식/슬림 프레임
LX FENEST MASTER-PATIO는 높은 단열성과 밀폐 성능을 내는 알루미늄 리프트 앤 슬라이드 시스템 창호입니다. 핸들과 연결된 특수 기어가 잠글 때 창짝과 프레임의 레일을 완전히 밀착시켜 단열 · 기밀 · 차음 성능을 높이고, 유럽 레이너스 하드웨어가 들어갑니다. 클래식 프레임과 슬림 프레임 중에서 고를 수 있고 소프트 클로징 기능을 갖췄습니다.
- 소재
- 알루미늄
- 창틀 폭
- 모노레일 · 2레일 180㎜ / 3레일 283㎜
- 유리 두께
- 24 · 28 · 43 · 47㎜
- 열관류율
- 0.993 W/㎡K
제품 특장점
MASTER-PATIO, 이런 점이 다릅니다
- 1
리프트 앤 슬라이드 밀착 구조
핸들과 연결된 특수 기어가 잠글 때 창짝과 프레임 레일을 완전히 밀착시켜 단열 · 기밀 · 차음 성능을 높입니다.
- 2
유럽 레이너스 하드웨어
유럽 레이너스(REYNAERS) 하드웨어로 뛰어난 성능을 냅니다.
- 3
클래식 · 슬림 프레임
클래식 프레임과 슬림 프레임 중에서 공간에 맞게 고를 수 있습니다.
- 4
소프트 클로징
창을 부드럽게 닫아 주는 소프트 클로징 기능을 갖췄습니다.
- 5
모노레일 · 2레일 · 3레일 · 코너 오픈
레일 구성과 코너 오픈까지 공간에 맞는 개폐 구성을 고를 수 있습니다.
- 6
수밀 50등급 · 풍압 360등급
47㎜ 단열삼복층유리 기준 열관류율 0.993W/㎡K이고, 기밀 1등급 · 수밀 500Pa · 풍압 3600Pa입니다.

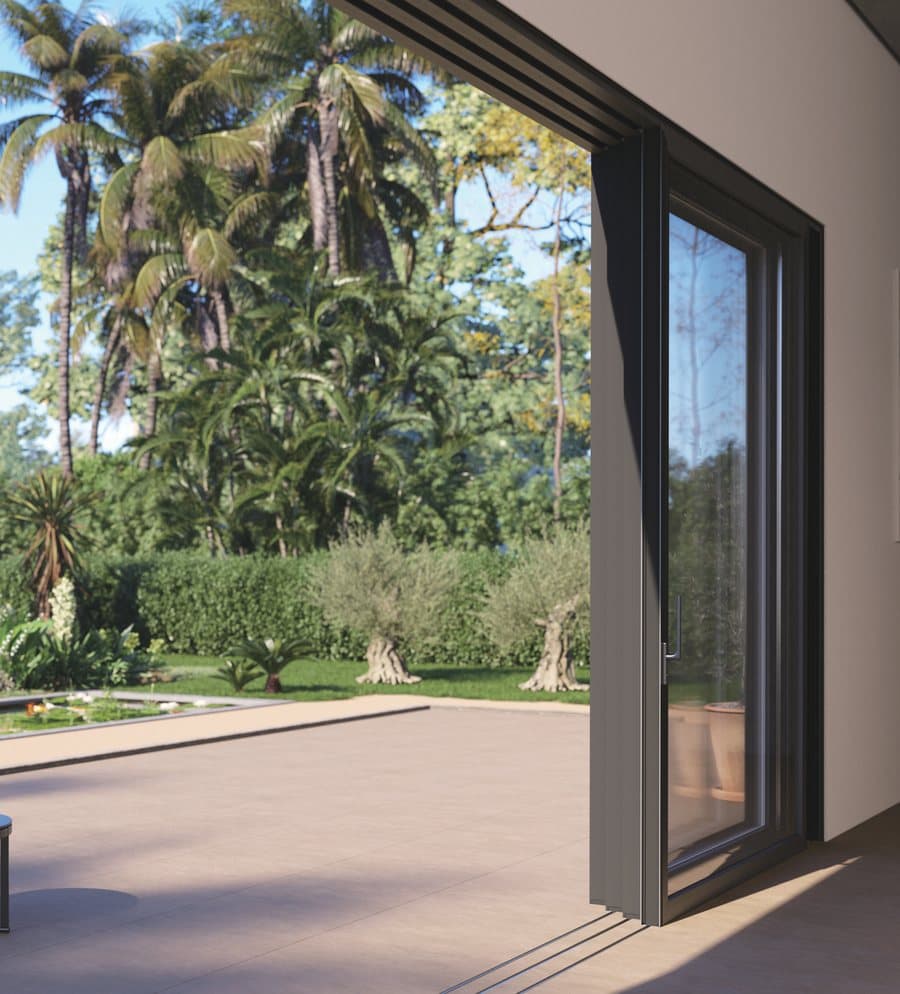

크게 열리는 리프트 앤 슬라이드

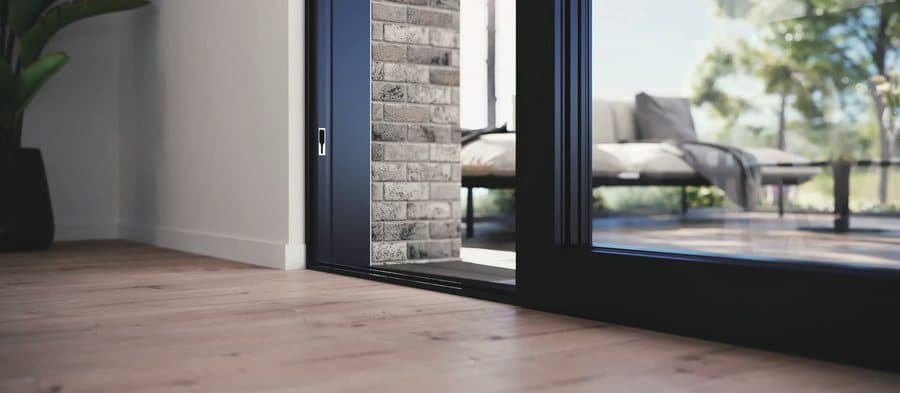

실내에서 본 MASTER-PATIO

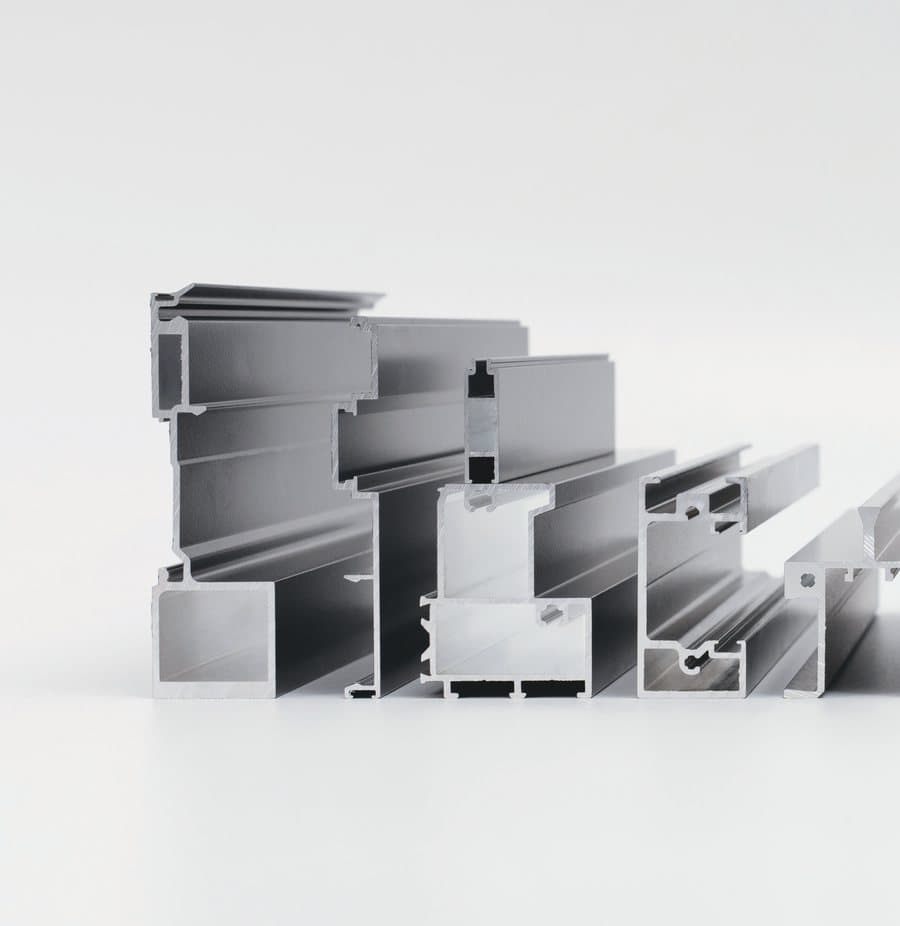

MASTER-PATIO 알루미늄 프로파일
위 사진은 LX하우시스 FENEST 카탈로그의 사진입니다. 와이케이 시공 사례 사진이 아닙니다.

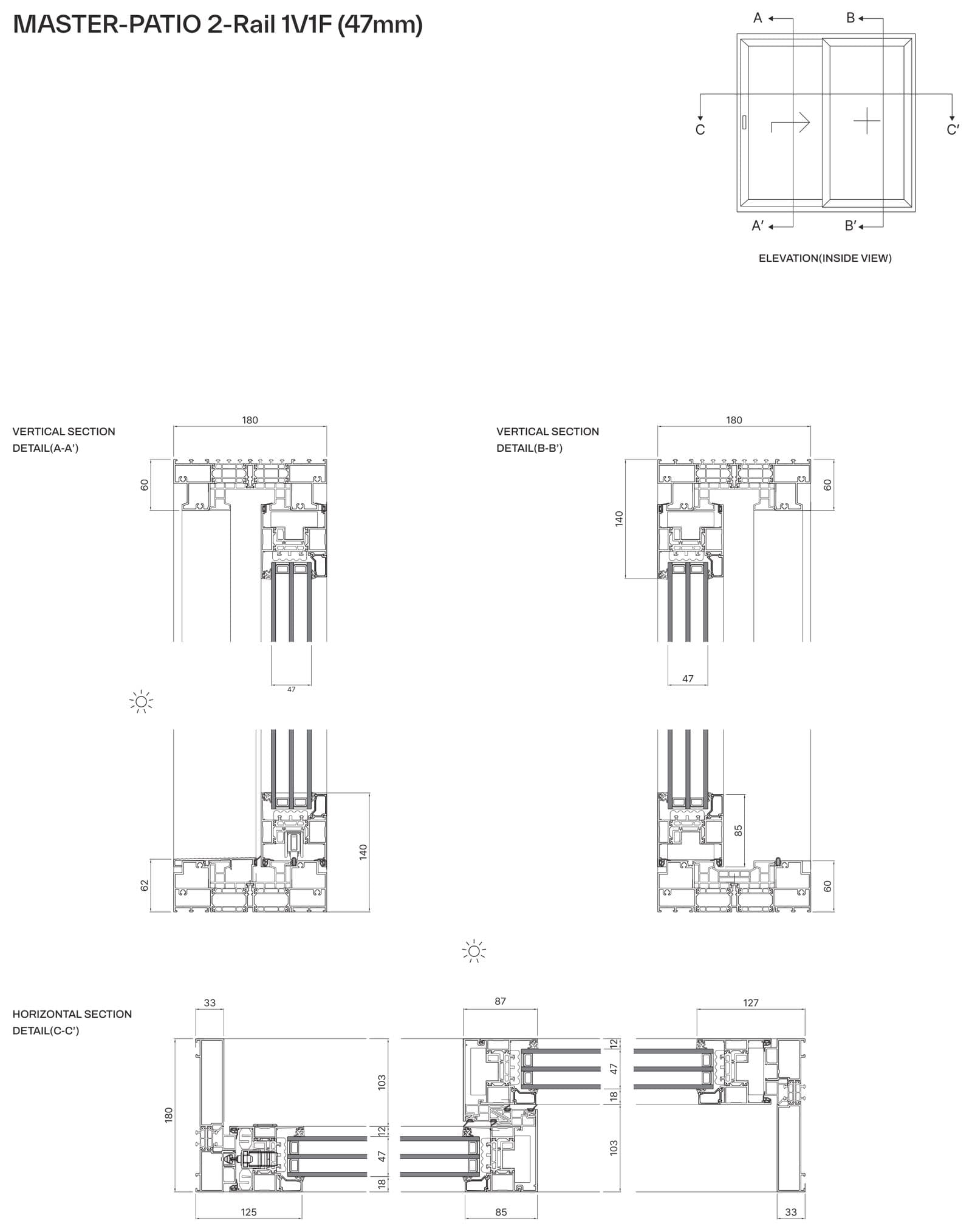

사양
MASTER-PATIO 사양표
| 모델명 | MASTER-PATIO |
|---|---|
| 분류 | LX FENEST · 시스템 슬라이딩 |
| 용도 | 거실 · 테라스로 나가는 대형 창 |
| 개폐 방식 | 리프트 앤 슬라이드 · 모노레일 · 2레일 · 3레일 |
| 소재 | 알루미늄 |
| 창틀 폭 | 모노레일 · 2레일 180㎜ / 3레일 283㎜ |
| 유리 두께 | 24 · 28 · 43 · 47㎜ |
| Vent size | 최대 H3600 × W3000 |
| 열관류율 | 0.993 W/㎡K(2등급) |
| 기밀 등급 | 1등급(0.81 ㎥/h·㎡) |
| 수밀 성능 | 500Pa(50등급) |
| 풍압 성능 | 3600Pa(360등급) |
| 기준 유리 | 47㎜ 단열삼복층유리(5 XTN145Ⅱ + 16Ar + 5CL + 16Ar + 5 XTN145Ⅱ) |
| 색상 | FENEST Spectrum 12가지 · 색상 맞춤 가능 |
| 옵션 | 빗물받이(Gutter) · 코너 오픈 · 일체형 방충망 |
- ※ LX하우시스 「FENEST」 카탈로그(2024년 5월 발행) 「Specifications」 기준. 유리 사양(두께 · 코팅 개수 · 충진가스)에 따라 성능이 달라지고, 창 크기는 제품 사양 · 현장 여건 · 유리 제작 규격 · 구조 계산에 따라 달라질 수 있습니다.
FENEST by REYNAERS
LX FENEST 네 가지 한눈에 보기
LX하우시스가 알루미늄 창호 기업 레이너스(REYNAERS)와 협력해 선보인 알루미늄 시스템 창호입니다. 세련된 금속 소재와 단열 성능, 고성능 하드웨어를 갖췄습니다. 파란 칸이 이 제품(MASTER-PATIO)입니다.

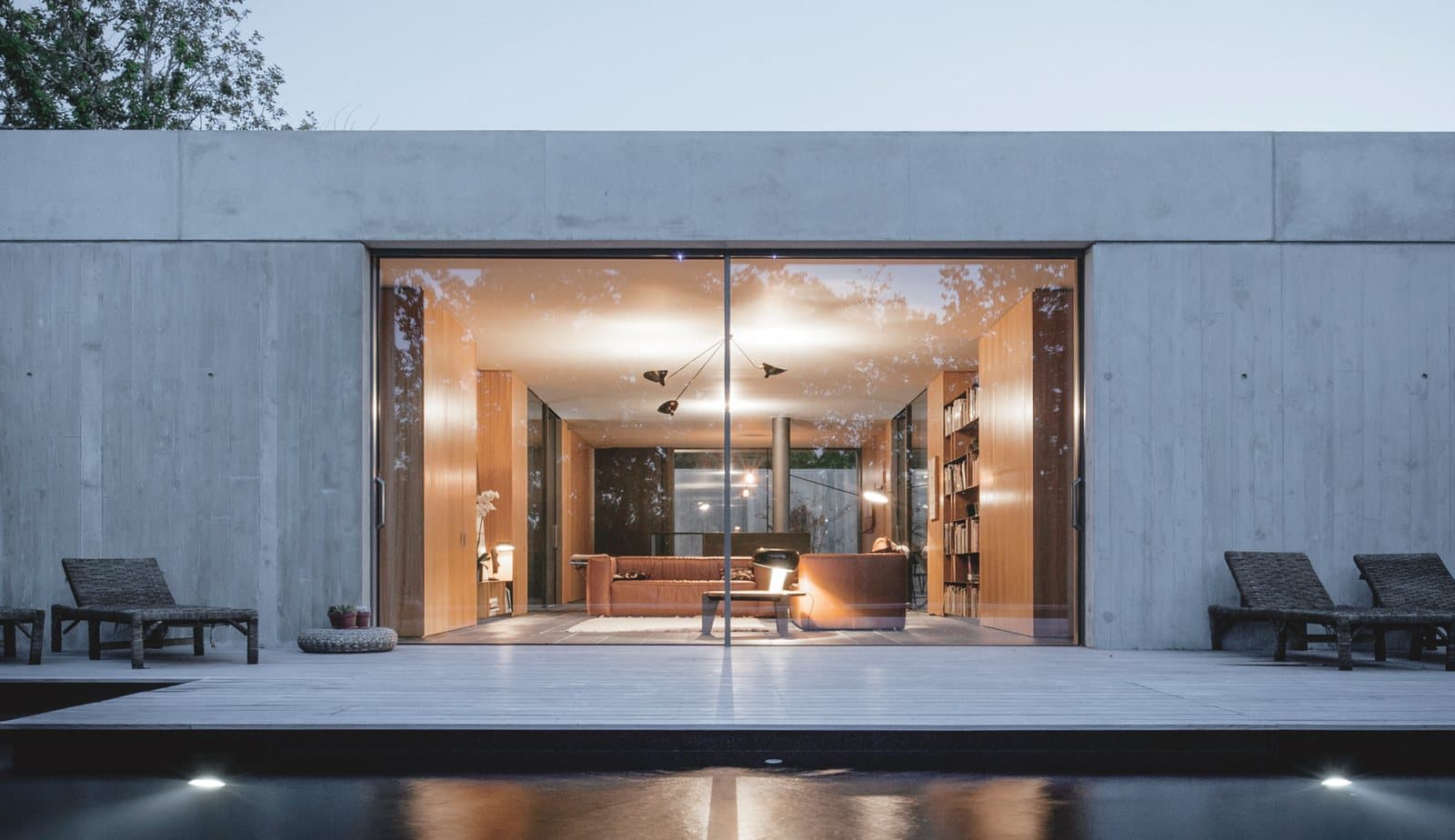

| 구분 | HI-FINITY | MASTER-PATIO | SLIM-LINE | ENTRA-LINE |
|---|---|---|---|---|
| 개폐 방식 | 슬라이딩 · 2레일 최대 4짝 · 3레일 최대 6짝 | 리프트 앤 슬라이드 · 모노레일 · 2레일 · 3레일 | 틸트 앤 턴 | 여닫이 도어(안여닫이) · 1짝 · 2짝 |
| 창틀 폭 | 2레일 148 · 180㎜ / 3레일 237 · 285㎜ | 모노레일 · 2레일 180㎜ / 3레일 283㎜ | 84㎜ | 100㎜ |
| 유리 두께 | 복층 36.5~38.5㎜ · 삼중 52.5~54.5㎜ | 24 · 28 · 43 · 47㎜ | 24 · 28 · 43 · 47㎜ | 24 · 26 · 43 · 51㎜ |
| 창짝 최대 크기 | 최대 H4000 × W3500 | 최대 H3600 × W3000 | 최대 H1700 × W1400 | 최대 H2800 × W1100 |
| 열관류율 | 0.973 W/㎡K(2등급) | 0.993 W/㎡K(2등급) | - | 0.909 W/㎡K(2등급) |
| 기밀 등급 | 1등급(0.68 ㎥/h·㎡) | 1등급(0.81 ㎥/h·㎡) | - | 1등급(0.57 ㎥/h·㎡) |
| 수밀 성능 | 350Pa(35등급) | 500Pa(50등급) | - | - |
| 풍압 성능 | 3600Pa(360등급) | 3600Pa(360등급) | - | - |
LX하우시스 FENEST 카탈로그(2024년 5월 발행) 기준. SLIM-LINE은 카탈로그에 성능 시험값이 실려 있지 않습니다.
핸들 · 컬러
MASTER-PATIO 핸들과 컬러
핸들
MASTER-PATIO 핸들은 STS · Jet Black · Grey · White · Anodized Black 가운데 고릅니다.
STS
Jet Black
Grey
White
Anodized Black
컬러 — FENEST Spectrum
BEST COLOR
LX 브론즈
LX Bronze · DJM951 / 2Coat
엄버 그레이
Umber Grey · DJM333 / 2Coat
블랙
Black · DJC013 / 2Coat
XM 메탈릭 실버
XM Metallic Silver · DJK554 / 3Coat
XM 메트로 브론즈
XM Metro Bronze · DJK128 / 3Coat
SPECIAL COLOR
화이트
White · DJB365 / 2Coat
본 화이트
Bone White · DJB216 / 2Coat
러스틱 브라운
Rustic Brown · DJL189 / 2Coat
스파르탄 브론즈
Spartan Bronze · DJL113 / 2Coat
XM 브라이트 실버
XM Bright Silver · DJK463 / 3Coat
XM 다크 노바 실버
XM Dark Nova Silver · DJK446 / 3Coat
XM 샴페인 브론즈
XM Champagne Bronze · DJK351 / 3Coat
※ 이 밖의 색상은 맞춤(FENEST Color customisation)으로 정할 수 있습니다. 인쇄된 색상은 실물과 다를 수 있으니 실물 컬러로 확인해 주십시오.
자주 묻는 질문
MASTER-PATIO, 이것이 궁금합니다
- MASTER-PATIO, 유리는 몇 ㎜까지 들어가나요?
- MASTER-PATIO에 적용하는 유리 두께는 24 · 28 · 43 · 47㎜입니다(LX FENEST 카탈로그 기준).
- MASTER-PATIO, 창틀 폭은 얼마인가요?
- MASTER-PATIO의 창틀 폭은 모노레일 · 2레일 180㎜ / 3레일 283㎜입니다(LX FENEST 카탈로그 기준). 공차가 있을 수 있어 참조용입니다.
- MASTER-PATIO, 어디에 쓰나요?
- 거실 · 테라스로 나가는 대형 창에 쓰입니다.
- MASTER-PATIO, 단열 성능은 어느 정도인가요?
- 열관류율 0.993 W/㎡K(2등급)입니다(기준 유리 47㎜ 단열삼복층유리(5 XTN145Ⅱ + 16Ar + 5CL + 16Ar + 5 XTN145Ⅱ)). 넣는 유리에 따라 등급은 달라질 수 있습니다.
- MASTER-PATIO, 창 크기는 얼마까지 되나요?
- Vent size는 최대 H3600 × W3000입니다. 실제 적용 범위는 제품 사양 · 현장 여건 · 구조 계산에 따라 달라질 수 있습니다.
- LX FENEST MASTER-PATIO, 어떤 제품인가요?
- FENEST는 LX하우시스가 알루미늄 창호 기업 레이너스(REYNAERS)와 협력해 선보인 알루미늄 시스템 창호입니다. MASTER-PATIO의 개폐 방식은 리프트 앤 슬라이드(Lift & Slide)입니다(LX하우시스 FENEST 카탈로그 기준).
